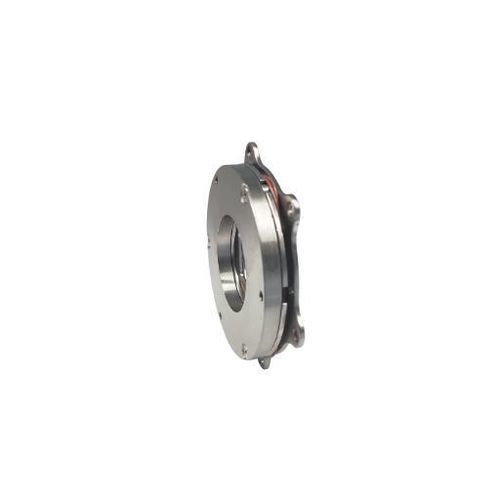

Дисковый тормозной блок

механическийдля коллаборативного роботакомпактный

Описание
Компактный тормозной механизм, разработанный для сборок роботизированных сочленений, где необходимо уравновесить осевой зазор и удерживающую силу. Тонкий осевой профиль (≤ 9,5 мм) и низкие коммутационные напряжения упрощают интеграцию в ограниченные пространства сочленений и снижают электрическую нагрузку внутри узла.

Техническая сводка
Спроектирован для надежного удержания при ограниченном осевом пространстве: максимальная толщина ≤ 9,5 мм, напряжение открытия < 24 В, напряжение удержания < 7 В, тормозной момент ≥ 4,2 Нм.

Применение

• Интеграция в модули сочленений роботизированных манипуляторов и вращающиеся оси с ограниченным осевым пространством.
• Удержание позиции при отключении питания и статическое позиционирование узлов с шарнирными соединениями.
• Подходит для промышленных, легковесных и коллаборативных роботов с требованиями к низковольтной эксплуатации и компактным исполнением.

Характеристики / технические спецификации

• Максимальная толщина (осевой габарит): ≤ 9,5 мм
• Напряжение открытия: < 24 В
• Напряжение удержания: < 7 В
• Тормозная сила / тормозной момент: ≥ 4,2 Нм
• Назначение: обеспечить баланс между осевым габаритом и удерживающей способностью при минимальной электрической нагрузке в сочленении
