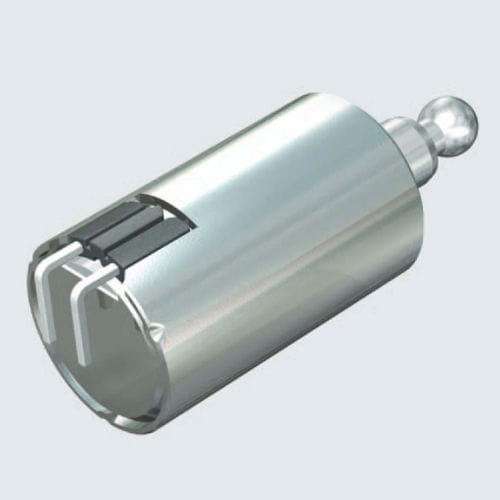

Тянущий электромагнит 553
линейныйэлектромагнитныйбистабильный

тянущий электромагнит
тянущий электромагнит
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
линейный
Другие характеристики
электромагнитный, бистабильный, компактный, с постоянным магнитом, DC, тянущий, с пружинным возвратом
Напряжение

3 V

Ход

МИН.: 0,05 mm
(0 in)

МАКС.: 2 mm
(0,08 in)

Описание

При разработке/проектировании учитывались общие положения "Электромагнитные устройства и компоненты" в соответствии с DIN VDE 0580. Этот бистабильный соленоид постоянного тока (DC) с никелированным плунжером и корпусом использует экономически эффективную конструкцию тягового привода. Плунжер, а также шаровой наконечник по желанию заказчика устанавливаются непосредственно в корпусе катушки. Ограничение хода интегрировано в конструкцию. Этот соленоид, предназначенный для импульсного режима работы, также оснащен встроенным постоянным магнитом и возвратной пружиной. Электромагнитная сила используется для приведения в действие хода, а постоянная магнитная сила используется для удержания конечного положения хода без тока Срабатывание выключателя (возврат плунжера = нейтрализация силы постоянного магнита) происходит под действием отрицательного импульса пониженного напряжения (согласованного с внешней нагрузкой, указанной заказчиком). Специальные свойства Сверхкомпактный форм-фактор, малый удельный вес, энергосбережение, безопасность при потере питания, экономия веса, снижение затрат, постоянная магнитная сила Типичные применения Системы блокировки дверей с питанием от батарей и электронный контроль доступа При необходимости и за дополнительную плату мы можем изменить конфигурацию внешнего конца плунжера. Конструкция катушки Корпус катушки имеет два аксиально установленных соединительных штыря квадратного профиля с поворотом на 90°. Класс защиты IP00, DIN EN 60529 (VDE 0470-1) Термический класс B (температурный порог 130 °C), VDE 0580 Другие напряжения поставляются по запросу. Характерные кривые магнитной силы Показанные магнитные силы предполагают средний коэффициент намотки катушки, максимальный нагрев и 90% номинального напряжения.

---
