При разработке/проектировании учитывались общие положения "Электромагнитные устройства и компоненты" в соответствии с DIN VDE 0580

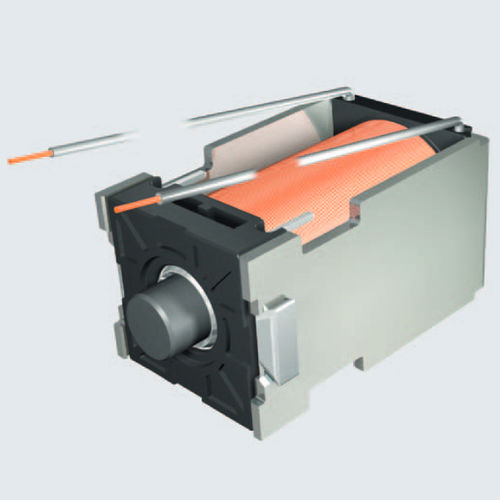

В этом шумоподавляющем соленоиде постоянного тока (DC) одностороннего действия с плунжером и перфорированным коромыслом используется экономичная конструкция тягового привода. Плунжер установлен в прецизионном подшипнике, не требующем обслуживания. Ограничение хода в обоих конечных положениях хода (с подавлением) уже встроено, т.е. в соленоиде используется конструкция с накидным плунжером
Шумоподавляющие соленоиды постоянного тока одностороннего действия требуют оптимальной конфигурации в соответствии с требованиями заказчика. Оптимально подобранные системы управления заказчика обеспечивают идеальную акустику тяги и возврата
При необходимости и за дополнительную плату вы можете получить
-Дополнительную возвратную пружину плунжера
-Рукоятку с боковой резьбой
-Плунжер с внутренней резьбой или канавкой (конструкция тягового привода)
-Плунжер с дополнительным упорным стержнем (конструкция толкающего привода)
Естественно, этот типоразмер также доступен в исполнении "толкающий привод без давления".
Конструкция катушки
Соленоиды поставляются с двумя бесплатными терминаторами. За дополнительную плату длина токоподводящих проводов может быть изготовлена в соответствии с требованиями заказчика, также могут быть предоставлены другие разъемы для катушек (специальные инструменты для корпуса катушки).
Класс защиты IP00, DIN EN 60529 (VDE 0470-1)
Термический класс B (температурный порог 130 °C), VDE 0580
Характерные кривые магнитной силы
Указанные магнитные силы предполагают средний коэффициент намотки катушки, максимальный нагрев и 90% номинального напряжения. Для серийного производства уменьшите указанные силы в ~0,8 раз.
---
