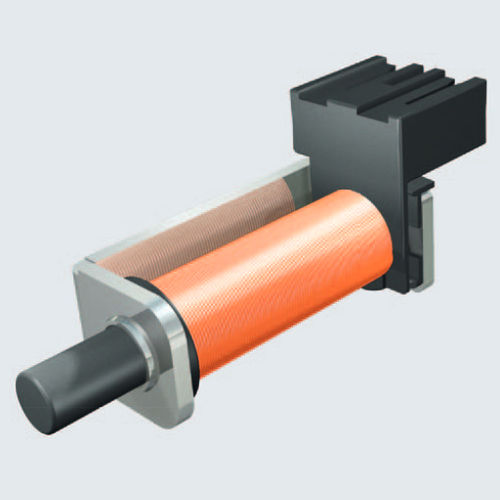

Тянущий электромагнит 502

линейныйпростого действияDC

При разработке/проектировании учитывались общие положения "Электромагнитные устройства и компоненты" в соответствии с DIN VDE 0580 В этом соленоиде постоянного тока (DC) одностороннего действия с плунжером и перфорированным стержнем используется экономичная конструкция тягового привода. Плунжер установлен непосредственно в корпусе катушки. Ограничение хода настраивается заказчиком извне При необходимости и за дополнительную плату мы можем увеличить как магнитную силу, так и срок службы соленоида При необходимости и за дополнительную плату вы также можете получить -Дополнительную возвратную пружину плунжера -Брусок с боковой резьбой -Плунжер с внутренней резьбой или канавкой (конструкция тягового привода) -Плунжер с дополнительным упорным стержнем (конструкция толкающего привода) -Плунжер или полюсный сердечник с дополнительным антиадгезионным диском (разрядка остаточного давления) Конструкция катушки Корпус катушки имеет две установленные пластинчатые клеммы MAG MATE для вставки выступов со стороны заказчика. За дополнительную плату (для специальных инструментов для корпуса катушки) могут быть предоставлены и другие разъемы катушки. Класс защиты IP00, DIN EN 60529 (VDE 0470-1) Термический класс B (температурный порог 130 °C), VDE 0580 Характерные кривые магнитной силы Указанные магнитные силы предполагают средний коэффициент намотки катушки, максимальный нагрев и 90% номинального напряжения. Для серийного производства уменьшите указанные силы в ~0,8 раз.
