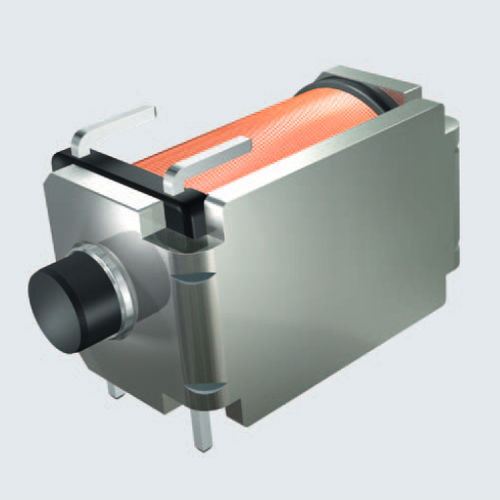

Тянущий электромагнит 258

линейныйпростого действияDC

При разработке/проектировании учитывались общие положения "Электромагнитные устройства и компоненты" в соответствии с DIN VDE 0580. В этом соленоиде постоянного тока (DC) одностороннего действия с плунжером и перфорированным стержнем используется экономичная конструкция тягового привода. Плунжер с антифрикционным покрытием установлен в латунной гильзе. Ограничение хода настраивается заказчиком извне При необходимости и за дополнительную плату вы можете получить -Дополнительную возвратную пружину плунжера -брусок с боковой резьбой -плунжер с внутренней резьбой или канавкой (конструкция тягового привода) -Плунжер с дополнительным упорным стержнем (конструкция толкающего привода) -Плунжер или полюсный сердечник с дополнительным антиадгезионным диском (разрядка остаточного давления) Конструкция катушки Корпус катушки имеет два радиально расположенных соединительных штифта с квадратным профилем. За дополнительную плату длина радиального штыря может быть выполнена в соответствии с требованиями заказчика. За дополнительную плату (для специальных инструментов для корпуса катушки) могут быть изготовлены и другие соединители катушки Класс защиты IP00, DIN EN 60529 (VDE 0470-1) Термический класс B (температурный порог 130 °C), VDE 0580 Характерные кривые магнитной силы Указанные магнитные силы предполагают средний коэффициент намотки катушки, максимальный нагрев и 90% номинального напряжения. Для серийного производства уменьшите указанные силы в ~0,8 раз.
