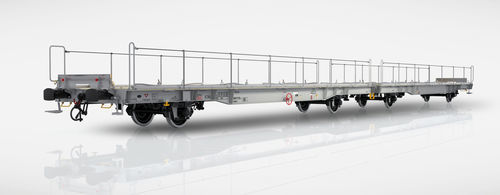

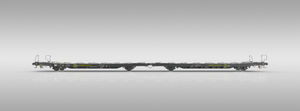

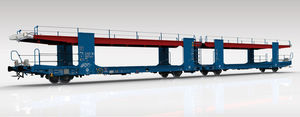

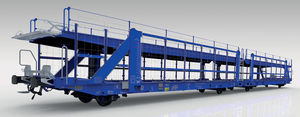

Колесный транспортер Laaers L04A

для контейнеров

Особенности

• Вагон разработан для перевозки легковых автомобилей, фургонов и контейнеров.
• Для перевозки автомобилей вагон оснащён колесными упорами, управляемыми ногой.
• Нижняя палуба выполнена с возможностью отвода дождевой воды и выполнена из оцинкованных решетчатых плит.
• Для перевозки контейнеров должны быть установлены откидывающиеся шпильки (фиксаторы).
• Вагон спроектирован в соответствии с TSI, EN и Group Standards для эксплуатации в ЕС.

Возможности

• Варианты загрузки зависят от габаритов транспортных средств.
• Вагон предназначен для перевозки ISO-контейнеров 20′, 30′ и 40′ (ISO 668). Колёсные упоры должны быть сняты при перевозке контейнеров.
• Расположение контейнеров согласно UIC 571-4, приложение A чертёж 3.

Таблица пределов нагрузки
на основе нагрузки на колёсные пары (22,5 т):

Header: | A | B | C | D
S: | 33.3 t | 41.3 t | 49.3 t | 59.3 t
120 km/h: | 00.0 t | | |

Параметры
Длина вагона по буферам: 33 000 мм (ок.)
Длина рамы: 15 560 мм (ок.)
Высота оси буфера/сцепного устройства над головкой рельса (порожний, новый): 1 040 / 1 020 мм
База колёс (wheelbase): 10 000 мм
Расстояние между крайними осями: 26 200 мм
Диаметр колеса: 920 мм
Тормозные колодки: Jurid 816 M
Тип тормоза: KE-GP-A(K)-2×10″
Стояночный тормоз: Управление с уровня грунта
Тип буфера: Категория A, ход 105 мм
Винтовое сцепление на конце секции: 850 кН
Тяговое устройство с крюком на конце секции: 1 000 кН
Тяговое устройство в середине секции: 1 200 кН
Короткое сцепление в середине секции: 1 200 кН
Автоматическая регулировка сцепления (UIC 530-1): Нет
Масса пустого вагона: ок. 30,7 т
Максимальная нагрузка: 59,3 т
Максимальная нагрузка на ось: 18,0 т
Длина загрузки: ок. 32 000 мм
Высота нижней палубы над уровнем рельса (порожний, новый) для контейнеров: 1 180 мм
Высота нижней палубы над уровнем рельса (порожний, новый) для автомобилей: 1 165 мм
Габарит: G1 EN 15273-2

Технические характеристики

• Модель: Laaers L04A
• Длина по буферам: 33 000 мм (ок.)
• Длина рамы: 15 560 мм (ок.)
• База колёс: 10 000 мм
• Расстояние между крайними осями: 26 200 мм
• Длина загрузки: ок. 32 000 мм
• Масса пустого вагона: ок. 30,7 т
• Максимальная нагрузка: 59,3 т
• Максимальная нагрузка на ось: 18,0 т
• Диаметр колеса: 920 мм
• Тормозные колодки: Jurid 816 M
• Тип тормоза: KE-GP-A(K)-2×10″
• Буферы: Категория A, ход 105 мм
• Вместимость сцеплений/тяговых устройств: винтовое сцепление 850 кН; крюк в конце 1 000 кН; тяговое устройство в середине 1 200 кН; короткое сцепление в середине 1 200 кН
• Высота нижней палубы над рельсом (контейнеры): 1 180 мм; (автомобили): 1 165 мм
• Загрузка: автомобили и ISO-контейнеры 20′/30′/40′ (ISO 668)
• Нормы: Спроектирован согласно TSI, EN и Group Standards для эксплуатации в ЕС
