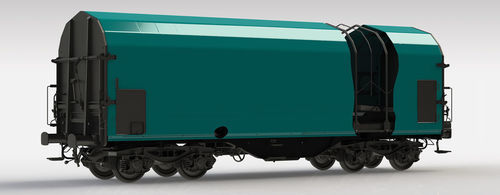

Колесный транспортер Shimmns

для черной металлургииподъемныйдля катушек

Особенности

• Крытый грузовой вагон, предназначенный для транспортировки холоднокатаных стальных рулонов, размещённых в специальных ложементах.
• Рулоны защищены тентовым покрытием, открывающимся с обоих торцов вагона; покрытие обеспечивает открытие примерно 2/3 поверхности вагона для доступа.
• Загрузка/разгрузка возможны сверху и сбоку с использованием промышленных кранов и подъёмников.
• Конструкция соответствует требованиям TSI, EN и UIC и имеет маркировку TEN GE для движения по сети.
• Вагон оснащён запатентованной системой защиты груза ECSS (Efficient Coil Security System); рычаги управляются с одной стороны без перемещения на другую сторону вагона.
• Механизм привода рычагов основан на дифференциале; несущая рама соответствует EN 12663-2 и UIC 530-1 для установки автоматического сцепного устройства.

Возможности
Характеристика | Ложемент 1 | Ложемент 2 | Ложемент 3 | Ложемент 4 | Ложемент 5
Мин. ø рулона [mm] | 1 000 | 800 | 1 000 | 800 | 1 000
Макс. ø рулона [mm] | 2 250 | 1 700 | 2 700 | 1 700 | 2 250
Макс. вес рулона [t] | 34/36 | 17 | 45 | 17 | 34/36


Преимущества

• Варианты уменьшенной собственной массы (от 19,3 т).
• Упрощённое обслуживание и эксплуатация вагона.
• Ускоренная работа рычагов для закрепления/освобождения груза, сокращающая время погрузки-разгрузки.
• Рычаги и облицовка передней стенки изготовлены из перерабатываемых материалов.
• Возможна электрическая приводка рычагов для автоматизации процесса закрепления/освобождения груза:
  • Стандартное количество рычагов: 20 шт. (может работать с 12 или 16 шт.).
  • Мин. ширина загрузки ок. 470 мм; макс. ширина загрузки ок. 2 100 мм.

Параметры
Нагрузка на ось | 22,5 т / ось
Ширина колеи | 1 435 мм
Габарит | G1-TSI
Режим торможения | S
Тип тормозов | GP-A (K)
Макс. скорость при 90,0 т | 100 км/ч
Макс. скорость при 58,0 т | 120 км/ч
Климатическое исполнение | T1
R_min | 35,0 м
Длина между буферами | 12 040 мм
Масса тары | ~ 21,8 т / 21,0 т (лёгкие тележки)
Грузоподъёмность | ~ 68,2 т
Тип тележки | Y25Ls1-K / Y25Lsd-KP1
Количество ложементов | 5
Ширина в ложементе | 2 410 мм
Количество рычагов | 12 шт. (4 посередине)
Тип фиксации рулонов | UIC
Поверхность ложементов | Фанера 24 мм
Количество промежуточных дуг | 7
Поддержки между дугами | Да
Механизм передней стенки | 4 точки


Размеры
Все размеры приведены в миллиметрах. Схематический чертёж доступен на оригинальной странице товара для справки.
