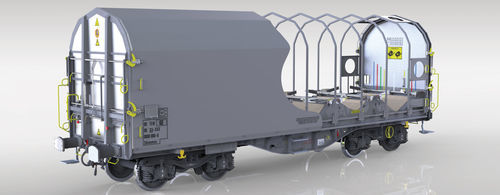

Колесный транспортер Shimmns S12A

для черной металлургиидля катушекавтоматизированный

Характеристики

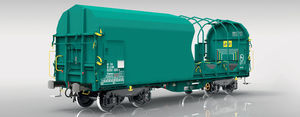

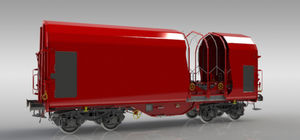

• Этот крытый грузовой вагон предназначен для перевозки холоднокатаных стальных рулонов, расположенных в специальных люльках.
• Рулоны защищены от внешних воздействий брезентом, который может сворачиваться на обоих торцах вагона. Брезент обеспечивает возможность открытия до 2/3 вагона.
• Вагон доступен для погрузки/разгрузки сверху и с боков промышленными кранами и подъемниками.
• Конструкция вагона соответствует требованиям стандартов TSI, EN, UIC и имеет маркировку TEN GE для эксплуатации.
• Вагон оснащен системой защиты груза ECSS — Efficient Coil Security System. Рычаги могут управляться с одной стороны, без обхода на другую сторону вагона. Механизм привода рычагов основан на дифференциале. Система защищена авторскими правами.
• Ходовая часть соответствует положениям EN 12663-2 и UIC 530-1 для установки автоматического сцепного устройства.

Возможности
Люльки для загрузки | Люлька 1 | Люлька 2 | Люлька 3 | Люлька 4 | Люлька 5
Мин. Ø рулона [mm] | 1 000 | 800 | 1 000 | 800 | 1 000
Макс. Ø рулона [mm] | 2 250 | 1 700 | 2 700 | 1 700 | 2 250
Макс. масса рулона [t] | 34 | 17 | 45 | 17 | 34

Преимущества

• Уменьшенный собственный вес (19,3t).
• Упрощенное обслуживание вагона.
• Упрощенная работа рычагов — сокращение времени на фиксацию/освобождение груза.
• Используемые материалы для рычагов и обшивки передних стенок пригодны для переработки.
• Возможен электрический привод рычагов (автоматизированный процесс крепления/освобождения груза). Опции: число рычагов 16 шт. (или 12 шт., или 20 шт.); мин. ширина загрузки ок. 470 мм, макс. ширина загрузки ок. 2 100 мм.

Примечания
Вагон разработан для перевозки холоднокатаных стальных рулонов на специальных люльках и допускает верхнюю и боковую погрузку/разгрузку промышленными кранами и подъемниками. Брезент на обоих торцах позволяет открыть до двух третей вагона. Крепление рулонов осуществляется системой ECSS (Efficient Coil Security System) с рычагами, приводимыми в движение дифференциальным механизмом и управляемыми с одной стороны.

Технические характеристики

• Модель: Shimmns S12A
• Нагрузка на ось: 22,5 т / ось
• Ширина колеи: 1 435 мм
• Габарит загрузки: G1-TSI
• Режим торможения: "S"
• Тип тормоза: KE или SW, компактный или стандартный
• Макс. скорость при 90,0 т: 100 км/ч
• Макс. скорость при 58,0 т: 120 км/ч
• Климатическое исполнение: T1
• Минимальный радиус кривой Rmin: 35,0 м
• Длина по осям буферов: 12 040 мм
• Масса тары: 18,9 т
• Полезная нагрузка: 71,1 т
• Тип тележки: Y25Lsd-K (другие типы по запросу)
• Колесная пара: BA303 (другие типы по запросу)
• Тип тормозных колодок: C810
• Число люлек: 5
• Ширина в люльке: 2 410 мм
• Число рычагов: 20 шт. (опции доступны)
• Тип рычагов: легкие / прямые
• Тип фиксации рулонов: ECSS (Efficient Coil Security System)
• Поверхность люлек: фанера
• Число промежуточных арок: 11
• Механизм передней стенки: 4 точки
