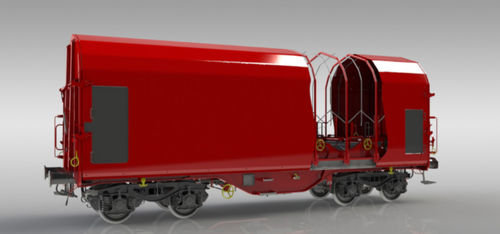

Колесный транспортер Shimmns ttu 728

для черной металлургиидля катушек

Особенности

• Крытый грузовой вагон, предназначенный для перевозки холоднокатаных рулонов стали, размещаемых в специальных ложементах.
• Рулоны защищены тентом, сворачиваемым с обоих концов вагона, что позволяет открыть примерно две трети кузова.
• Загрузка/разгрузка возможна сверху и с боков с использованием промышленных кранов и подъемников.
• Конструкция соответствует требованиям TSI, EN и UIC; маркировка TEN GE для эксплуатации в движении.

Вместимость (характеристики ложементов)
Характеристика | Ложемент 1 | Ложемент 2 | Ложемент 3 | Ложемент 4 | Ложемент 5
Макс. Ø рулона [mm] | 2 250 | 1 700 | 2 700 | 1 700 | 2 250
Мин. Ø рулона [mm] | 1 000 | 800 | 1 000 | 800 | 1 000
Макс. масса рулона [t] | 36 | 17 | 45 | 17 | 36


Параметры

• Нагрузка на ось: 22,5 т / ось
• Ширина колеи: 1 435 мм
• Погрузочный габарит: G1 TSI
• Режим торможения: S
• Тип тормоза: GP-A (K)
• Макс. скорость при 90,0 т: 100 км/ч
• Макс. скорость при 58,0 т: 120 км/ч
• Климатическое исполнение: T1
• Мин. радиус (один вагон): 35,0 м
• Длина по буферам: 12 040 мм
• Масса тары: ~22,7 т / 22,0 т (легкие тележки)
• Грузоподъемность: ~67,3 т
• Тип тележки: Y25Ls1-K / Y25Lsd-KP1
• Число ложементов: 5
• Ширина в ложементе: 2 410 мм
• Число рычагов: 20 шт. (4 на рулон)
• Тип фиксации рулонов: винтовой механизм
• Поверхность ложементов: резина 10 мм
• Число внутренних арок: 7
• Опоры между арками: Да
• Механизм передней стенки: 4 точки

Размеры
Все размеры указаны в миллиметрах.

Технические характеристики

• Нагрузка на ось: 22,5 т / ось
• Ширина колеи: 1 435 мм
• Погрузочный габарит: G1 TSI
• Режим торможения: S
• Тип тормоза: GP-A (K)
• Макс. скорость при 90,0 т: 100 км/ч
• Макс. скорость при 58,0 т: 120 км/ч
• Климатическое исполнение: T1
• Мин. радиус (один вагон): 35,0 м
• Длина по буферам: 12 040 мм
• Масса тары: ~22,7 т / 22,0 т (легкие тележки)
• Грузоподъемность: ~67,3 т
• Тип тележки: Y25Ls1-K / Y25Lsd-KP1
• Число ложементов: 5
• Ширина в ложементе: 2 410 мм
• Число рычагов: 20 шт. (4 на рулон)
• Тип фиксации рулонов: винтовой механизм
• Поверхность ложементов: резина 10 мм
• Число внутренних арок: 7
• Опоры между арками: Да
• Механизм передней стенки: 4 точки
