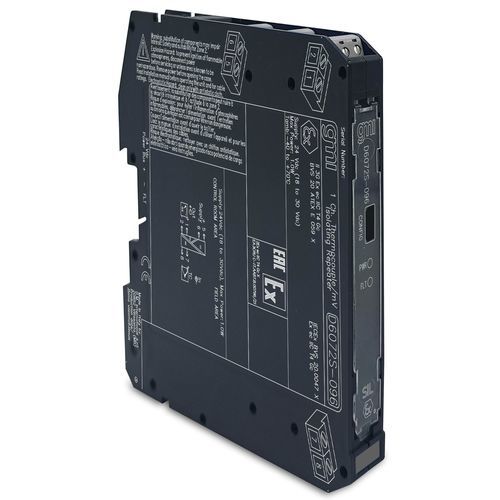

Изолированный M-Bus адаптер D6072S-096

на DIN-рейке

SIL2 Повторитель термопары / напряженияПовторитель термопары / напряжения D6072-096 принимает низкоуровневый сигнал постоянного тока от милливольтового или термопарного датчика и повторяет его с изоляцией, что подходит для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Для модуля D6072D-096: функция дублирования обеспечивает два независимых выхода с одного входа.SIL 2 / SC 3Установка в зоне 2Установка в Div. 2МВ или вход термопарыДублирование выходаПолностью программируемые рабочие параметрыВысокая точность, мкФ-управляемый АЦПТрехпортовая изоляция, вход/выход/питаниеНапряжение питания24 В пост. тока (18-30 В пост. тока), защищен от обратной полярностиТокопотребление30 мА @ 24 В пост. тока, типовое.Рассеиваемая мощность0,6 Вт @ 24 В пост. тока, типичная.ВходТипМилливольт или любой тип термопары в пределах входного диапазона.Время интегрирования75 мс (быстрое), 375 мс (медленное), выбирается пользователем.Входной диапазон-10 до +100 мВ.Ток выгорания термопары≤ 50 мкА.ВыходТипМилливольт.Передаточная характеристикалинейная.Время отклика≤ 20 мс (шаг от 10 до 90 %).Выходной диапазон от 10 до +100 мВ.Тип неисправностиВыход отражает состояние перегорания/внутренней неисправности через форсирование значения высокого уровня (+110 мВ). Состояние неисправности также сигнализируется через BUS и красный светодиод на передней панели.Входные характеристикиРеф. Условия24 В, температура окружающей среды 23 ± 1 °C, режим медленного интегрирования.Точность калибровки и линейности≤ ± 10 мкВ.Влияние температуры≤ ± 3 мкВ/°C, типично.Выходные характеристикиРеф. Условия24 В, температура окружающей среды 23 ± 1 °C, режим медленного интегрирования.Точность калибровки и линейности≤ ± 10 мкА.Влияние температуры≤ ± 3 мкВ/°C, типично.ИзоляцияТестовое напряжениеIn/Out 2,5 кВ; In/Supply 2,5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыПределы рабочей температуры -40...+70 °C.Температура хранения - от -45 до +80 °C.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее.Вес около 130 гПодключение с помощью поляризованных разъемных винтовых клеммных колодок, рассчитанных на клеммы до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVECКаналы: 1Технические характеристики:Напряжение питания: 24 В пост. тока (от 18 до 30 В пост. тока)Потребляемый ток: 30 мА @ 24 В пост. токаРассеиваемая мощность: 0.6 Вт @ 24 В пост. токаВход: Милливольт или любой тип термопары в пределах входного диапазонаВходной диапазон: от -10 до +100 мВВыход: Милливольт, линейный, от -10 до +100 мВВремя отклика: ≤ 20 мс (шаг от 10 до 90 %)Изоляция: Вход/Выход 2,5 кВ; Вход/Подвод 2,5 кВ; Вход/Вход 500 В; Выход/Подвод 500 В; Выход/Выход 500 В Рабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 130 гГабариты: 12.5 x 123 x 120 мм
