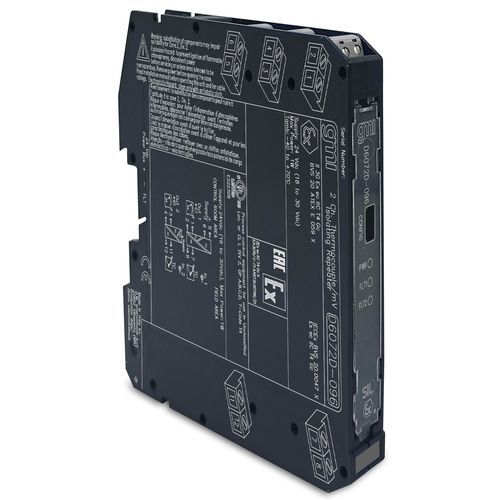

M-Bus адаптер тока D6072D-096

на DIN-рейке

SIL2 Повторитель термопары / напряженияПовторитель термопары / напряжения D6072-096 принимает низкоуровневый сигнал постоянного тока от милливольтового или термопарного датчика и повторяет его с изоляцией, что подходит для приложений, требующих уровня SIL 2 в системах безопасности для отраслей с высоким уровнем риска. Для модуля D6072D-096: функция дублирования обеспечивает два независимых выхода с одного входа.SIL 2 / SC 3Установка в зоне 2Установка в Div. 2МВ или вход термопарыДублирование выходовПолностью программируемые рабочие параметрыВысокая точность, мкФ управляемый АЦПТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокТехнические характеристики:Питание:Напряжение: 24 В пост. тока (18 - 30 В пост. тока), защищен от обратной полярностиПотребляемый ток: 35 мА @ 24 В пост. тока, типичноеРассеиваемая мощность: 0.85 Вт @ 24 В пост. тока, типичнаяВход:Тип: Милливольт или любой тип термопары в пределах входного диапазонаВремя интеграции: 75 мс (быстро), 375 мс (медленно), выбирается пользователемВходной диапазон: от -10 до +100 мВТок выгорания термопары: ≤ 50 мкАВыход:Тип: МилливольтХарактеристика передачи: линейнаяВремя отклика: ≤ 20 мс (шаг от 10 до 90 %)Выходной диапазон: от -10 до +100 мВНеисправность:Тип: Выход отражает состояние перегорания/внутренней неисправности через форсирование значения высокого уровня (+110 мВ). Состояние неисправности также сигнализируется с помощью BUS и красного светодиода на передней панели.Входные характеристики:Ref. Условия: 24 В, температура окружающей среды 23 ± 1 °C, режим медленного интегрированияТочность калибровки и линейности: ≤ ± 10 мкВТемп. влияние: ≤ ± 3 мкВ/°C, типичноВыходные характеристики:Исх. Условия: 24 В, температура окружающей среды 23 ± 1 °C, режим медленного интегрированияТочность калибровки и линейности: ≤ ± 10 мкВлияние температуры: ≤ ± 3 мкВ/°C, типичноИзоляция:Испытательное напряжение: вход/выход 2,5 кВ; вход/выход 2,5 кВ; вход/вход 500 В; выход/выход 500 В; выход/выход 500 ВУсловия окружающей среды:Рабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж:Тип: DIN-рейка 35 мм, с шиной питания или без нееВес: около 135 гПодключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG)Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 ммКаналов: 2Статус: АКТИВНЫЙ
