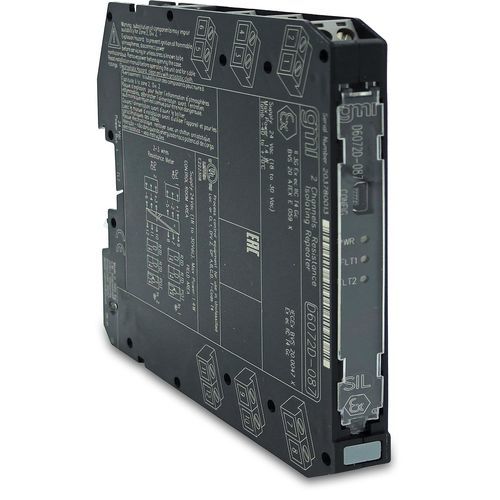

M-Bus адаптер тока D6072D-087

ATEXна DIN-рейке

SIL2 Повторитель сопротивленияПовторитель сопротивления D6072-087 принимает сопротивление/RTD или передающий потенциометрический датчик и повторяет сопротивление с изоляцией, подходит для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска.SIL 2 / SC 3Установка в зоне 2Установка в Div. 22/3/4проводное сопротивление./Обнаружение неисправности при перегоранииПолностью программируемые рабочие параметрыВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокТехнические данныеНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярностиПотребление тока37 мА @ 24 В пост. тока при токе возбуждения 1 мА, типовое.Рассеиваемая мощность0,9 Вт @ 24 В пост. тока при токе возбуждения 1 мА, типичная.ВходТип2-3 проводных сопротивления или 2 передающих потенциометра.Время интегрированияот 50 мс до 500 мс.Входной диапазон0 до 4 кОм.Измерение тока RTD≤ 0,15 мА.ВыходТип2-3-проводное сопротивлениеПередаточная характеристикалинейная, масштабированная или пользовательская.Время отклика10-90% шаг: ≤ 10,0 мс (медленно), ≤ 1,2 мс (быстро).Выходной диапазон0-400 Ω.Ток возбуждения0,1-10 мА.Тип неисправностиВыгорание / Внутренняя неисправность. Выход отражает состояние неисправности через форсирование значения высокого уровня (450 Ω). Состояние неисправности также сигнализируется через BUS и красный светодиод на передней панели.Входные и выходные характеристикиRef. Условия24 В питания, температура окружающей среды 23 ± 1 °C, режим медленного интегрирования, конфигурация 3 проводов для RTD, диапазон входных/выходных сигналов от 10 до 400 Ω.Точность калибровки и линейности≤ 200 мΩ типичная (ток возбуждения ≥ 1 мА); ≤ 300 мΩ типичная (0,5 мА ≤ ток возбуждения Темп. влияние± 20 мΩ/°C, типичная (ток возбуждения ≥ 1 мА).ИзоляцияТест. напряжениеIn/Out 2,5 кВ; In/Supply 2.5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее.Вес около 135 гПодключение с помощью поляризованных разъемных винтовых клеммных колодок, позволяющих использовать клеммы до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 2CertificationsATEX: DEKRA ATEX D6072 Series English CertificateEMC: D5000/D6000 EAC EMC Declaration of ConformityEx: EAC Ex Certificate for D6000 and TB/TBE SeriesEx: UL-cUL D6072, D6072-087, D6072-096, D6072-099 DivisionsIECEx: DEKRA IECEx D6072 Series English CertificateMetrological: Сертификаты Беларуси, Казахстана, России для серии D5000/D6000SIL: TUV IT 25 SIL 0636 SIL Certificate SummaryDeclarations of ConformityEU Declaration of Conformity of D6072Declaration of Conformity G3 complianceCharacteristics / Technical SpecificationsProduct: D6072D-087Тип: SIL2 Повторитель сопротивленияВход: 2/3/4 проволочное сопротивление/RTD или потенциометрВыход: 2-3 проволочных сопротивленияКаналов: 2Монтаж: DIN-рейка 35 ммРабочая температура: от -40 до +70 °Габариты: 12.5 x 123 x 120 ммВес: около 135 гСтатус: АКТИВНЫЙ
