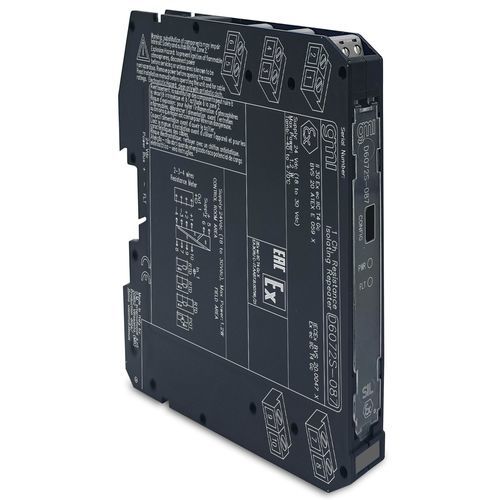

M-Bus адаптер тока D6072S-087

на DIN-рейке

Повторитель сопротивления D6072-087 принимает сопротивление/RTD или передающий потенциометрический датчик и повторяет сопротивление с изоляцией, подходит для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска.SIL 2 / SC 3Установка в зоне 2Установка в Div. 22/3/4проводное сопротивление/RTD или вход потенциометраОбнаружение неисправности перегоранияПолностью программируемые рабочие параметрыВысокая точностьТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярностиПотребляемый ток: 35 мА @ 24 В пост. тока с током возбуждения 1 мА, типичныйРассеиваемая мощность: 0.85 Вт @ 24 В пост. тока при токе возбуждения 1 мА, типичноеТип входа: 2-3-4 проводных сопротивления или 2 передающих потенциометраВремя включения: от 50 мс до 500 мсДиапазон входов: 0 до 4 кОмИзмерительный ток RTD: ≤ 0,15 мАоТип выхода: 2-3-4 проводное сопротивлениеХарактеристика передачи: линейная, масштабированная или пользовательскаяВремя отклика: шаг от 10 до 90%: ≤ 10,0 мс (медленный), ≤ 1,2 мс (быстрый)Выходной диапазон: 0 - 400 ΩТок возбуждения: 0,1 - 10 мТип неисправности: Перегорание / Внутренняя неисправность. Выход отражает состояние неисправности через форсирование значения высокого уровня (450 Ω). Состояние неисправности также сигнализируется через BUS и красный светодиод на передней панели.Характеристики входа и выхода: питание 24 В, температура окружающей среды 23 ± 1 °C, режим медленной интеграции, конфигурация 4 проводов для RTD, диапазон входных/выходных сигналов от 10 до 400 ΩТочность калибровки и линейности: ≤ 200 мОм типичная (ток возбуждения ≥ 1 мА); ≤ 300 мОм типичная (0.5 мА ≤ ток возбуждения < 1 мА)Влияние температуры: ± 20 мОм/°C, типичное (ток возбуждения ≥ 1 мА)Испытательное напряжение изоляции: In/Out 2,5 кВ; In/Supply 2,5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 мм, с шиной питания или без нееВес: около 130 гПодключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих использовать клеммы сечением до 2,5 мм² (13 AWG)Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 ммКаналы: 1Статус: АКТИВНЫЙ
