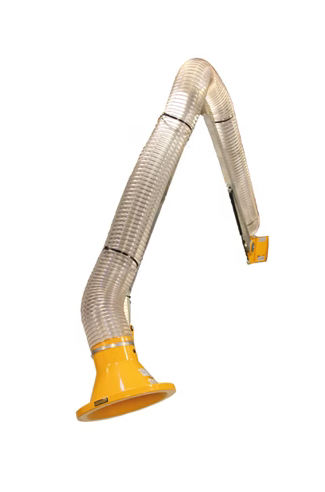

Настенный всасывающий рукав ASX

гибкийшарнирныйдля пыли

Описание Вытяжной рукав Geovent ASX соответствует требованиям ATEX для удаления горючих газов, паров и пыли в взрывоопасных зонах. Разработан для точного позиционирования в сложных промышленных условиях: комбинирует внешние опорные рычаги, легкий поворотный шланг и несколько шарниров для управляемой и эргономичной работы.

Комплектация

• ATEX‑соответствующий рукав, сертифицированный для газо‑ и пылевых взрывоопасных атмосферы.
• Внешний PUR‑шланг и опорные рычаги для простого и точного позиционирования.
• Эргономичная конструкция с плавной маневренностью и несколькими точками шарниров.
• Капоты доступны в диаметрах Ø80 мм – Ø200 мм; большие капоты с интегрированными эргономичными ручками.
• Внешний антистатический PUR‑шланг с заземлением через медную спираль.
• Настенный кронштейн с поворотом на 270° для широкой области работы.
• Стандартные длины 2 м, 3 м или 4 м; при помощи удлинителя можно увеличить до 9 м.

Информация о продукте ASX‑рукав спроектирован в соответствии с Директивой ATEX 2014/34/EU и подходит для удаления горючих сред: паров растворителей, пылей из пищевой и фармацевтической промышленности, а также паров топлива. Внешний PUR‑шланг легкий и антистатический; заземление шланга выполняется медной спиралью, сам рукав имеет двойное заземление с сопротивлением ниже 10 кОм. Кинематика включает три устойчивых шарнира и две гибкие поворотные точки для точного позиционирования. Настенный кронштейн обеспечивает 270° покрытия. Капоты покрыты порошковой краской желтого цвета (RAL1007); крупные размеры имеют интегрированные ручки. Доступные длины: 2 000 мм, 3 000 мм или 4 000 мм, при необходимости удлиняется до 9 000 мм с помощью удлинителя.

Технические характеристики

• Соответствие: Директива ATEX 2014/34/EU (подходит для взрывоопасных газо‑ и пылевых атмосфер).
• Макс. объем воздуха: 2 000 м³/ч.
• Диаметры присоединения капота: Ø80 – Ø200 мм.
• Стандартные длины рукава (L): 2 000 мм, 3 000 мм или 4 000 мм; удлиняется до 9 000 мм с удлинителем.
• Рабочая температура: непрерывно 90°C; кратковременно до 125°C.
• Вес: прибл. 8 – 12 кг в зависимости от конфигурации.
• Шланг: внешний PUR‑шланг, антистатический, заземление через медную спираль.
• Заземление: рукав с двойным заземлением; сопротивление ниже 10 кОм.
• Шарниры и маневренность: три устойчивых шарнира и две гибкие поворотные точки для точного позиционирования.
• Крепление: поворотный настенный кронштейн с 270° гибкостью.
• Отделка: капоты окрашены порошковой краской желтого цвета (RAL1007) для стандартных опций.
