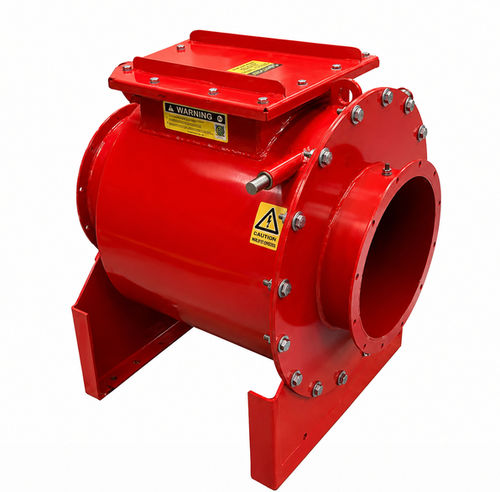

Дисковый предохранительный клапан

для воздухас фланцемс монтажными фланцами

Обзор
Обратный клапан Geovent — ATEX-сертифицированное средство безопасности, предотвращающее распространение взрывов в системах воздуховодов. Устанавливается между фильтром и оборудованием; внутренняя створка при взрыве механически закрывается, изолируя пострадавшую зону. Клапан работает без питания, датчиков и электроники, при нормальной эксплуатации практически не требует обслуживания и подходит для горизонтальных участков воздуховодов, где обрабатываются органическая или неметаллическая пыль.

Преимущества

• ATEX-сертифицированная защита для взрывоопасных пылевых сред.
• Механическое действие без необходимости электропитания.
• Простая установка в новых и существующих системах.
• Практически не требует обслуживания при нормальной эксплуатации.
• Минимальные потери давления в нормальном режиме.
• Корпус из стали с закрывающейся створкой HARDOX.
• Подходит для горизонтальных воздуховодов Ø200–Ø600 мм.

Конструкция и область применения
Клапан изготовлен из стали 16MO3 и оснащён закрывающей створкой HARDOX HB 400. Изделие порошково окрашено в RAL 3020 (красный). Предназначено для зон ATEX 20, 21 и 22 и пыли класса St1 (органическая и неметаллическая пыль). Клапан рассчитан на значения Kst до 200 bar·m/s и максимальную избыточную взрывную любовь Pred,max 0,5 bar. Выпускается для горизонтальных трубопроводов и диаметров от Ø200 до Ø600 мм, может использоваться как внутри помещений, так и на открытом воздухе.

Монтаж и аксессуары
Монтаж выполняется с применением приварных фланцев FA для быстрой и простой установки. Для функции удержания взрыва питание не требуется. Доступные аксессуары: датчики положения, индикаторы уровня пыли и система дистанционного разблокирования для клапанов, установленных в труднодоступных местах.

Примечания
Разработан для изоляции и защиты остальной части оборудования при взрыве за счёт автоматического механического закрытия створки. Предназначен для применений, где требуются минимальные потери давления и надёжная пассивная защита.

Характеристики / технические спецификации

• Материал: сталь 16MO3 (стальной корпус).
• Закрывающая створка: HARDOX HB 400.
• Поверхностная обработка: порошковая покраска, RAL 3020 (красный).
• Зоны ATEX: подходит для зон 20, 21 и 22.
• Тип пыли: органическая / неметаллическая пыль (St1).
• Показатель Kst: до 200 bar·m/s.
• Максимальное избыточное взрывное давление (Pred,max): 0,5 bar.
• Установка: горизонтальные воздуховоды; приварные фланцы FA; использование внутри/снаружи.
• Диапазон диаметров: Ø200 до Ø600 мм.
• Мин. скорость потока воздуха: 15 m/s.
• Макс. скорость потока воздуха: 35 m/s.
• Диапазон температур: -20°C до +60°C.
• Габариты (примеры): 590 x 470 x 510 мм; 1,340 x 1,352 x 1,413 мм.
• Диапазон массы: 45 – 294 кг.
• Питание: пассивная механическая работа (для закрытия питание не требуется).
• Обслуживание: практически не требует обслуживания при нормальной эксплуатации.
• Доступные аксессуары: датчики положения, индикаторы уровня пыли, система дистанционного разблокирования.
