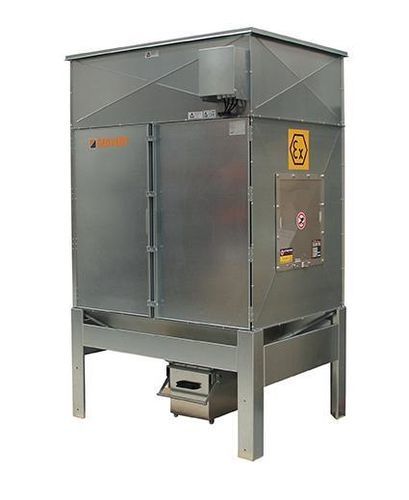

Фильтрационная установка с картриджем GFX2

фильтрующим картриджемпыльбольшой расход

Краткое описание
GeoFilter GFX2 — фильтрующий агрегат, соответствующий требованиям ATEX, предназначенный для обработки взрывоопасной пыли в промышленных условиях. Корпус из оцинкованной стали, сертификация для зон 21 и 22. Самоочистка с помощью пневматических мембранных клапанов, эффективность фильтрации до 99,9 % при 0,3 мкм. Производительность одного модуля до 7 200 м³/ч; при комбинировании модулей — до 28 800 м³/ч. Поставка в комплекте с ATEX-панелью управления, взрывной мембраной, искробезопасными фильтрующими картриджами, ATEX-сертифицированными сбрасывающими клапанами и приёмным баком 25 л. Установка на улице не рекомендуется из‑за риска конденсации.

Комплектация

• Фильтр, соответствующий ATEX для зон 21 и 22, с полной документацией и сертификатами.
• Высокая эффективность фильтрации — до 99,9 % при 0,3 мкм.
• Автоматическая очистка через пневматические мембранные клапаны (таймер в комплекте; опционально — очистка по давлению).
• Масштабируемая производительность: модуль до 7 200 м³/ч; до 28 800 м³/ч при параллельном соединении.
• Поставка полного комплекта: взрывная мембрана, ATEX-панель управления, искробезопасные картриджи и ATEX-сертифицированные клапаны.
• Корпус из оцинкованной стали и приёмный бак 25 л в комплекте.
• Подходит для взрывоопасной пыли алюминия, магния, муки и аналогичных материалов.

Информация о продукте
GeoFilter GFX2 — модульный промышленный фильтрующий агрегат для использования в помещениях с опасными пылевыми атмосферaми. Агрегат оснащён встроенной системой самоочистки на основе пневматических мембранных клапанов, управляемой таймером; доступна опция очистки по давлению. Типичное падение давления составляет 1 000–1 500 Па. Для увеличения общей производительности воздуха модули могут быть соединены параллельно. Продукт поставляется полностью готовым к монтажу с полной ATEX-документацией, сертификатами и руководством пользователя.

Технические данные (таблица)
Материал: оцинкованная сталь
Установка: в помещении (наружная установка не рекомендуется из‑за риска конденсации)
Макс. объём воздуха: 1 800 m³/h
3 600 m³/h
5 400 m³/h
7 200 m³/h
Напряжение: 230 V
Мощность: 30 W
Сжатый воздух (подвод): 6 Bar
Сжатый воздух (потребление): 3 литра (на цикл очистки)
Площадь фильтра: 30 m²
60 m²
90 m²
120 m²
Подключение (вход): ø315 mm
ø315 mm
ø400 mm
ø500 mm
Подключение (выход): ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
Габариты (ДxШxВ): 635 x 935 x 2 035 mm
635 x 935 x 2 035 mm
935 x 935 x 2 035 mm
935 x 1 230 x 2 035 mm
Масса: 135 kg
135 kg
180 kg
225 kg

Характеристики / технические спецификации

• Материал: оцинкованная сталь.
• Сертификация ATEX для зон 21 и 22.
• Эффективность фильтрации: до 99,9 % при 0,3 мкм.
• Самоочистка через пневматические мембранные клапаны (таймер в стандартной комплектации; опция — по давлению).
• Производительность на модуль: до 7 200 m³/h; до 28 800 m³/h при параллельном соединении.
• Типичное падение давления: 1 000–1 500 Па.
• Электрика: 230 V, 30 W.
• Сжатый воздух: подача 6 Bar, расход около 3 L на цикл очистки.
• Варианты площади фильтра: 30 / 60 / 90 / 120 m².
• Варианты подключений вход/выход по размерам (ø315 / ø400 / ø500 mm) и конфигурации нескольких выходов.
• Габариты и масса зависят от модели (см. технические данные выше).
• Поставка с взрывной мембраной, ATEX-панелью управления, искробезопасными картриджами, ATEX-сертифицированными клапанами и приёмным баком 25 L.
• Полная ATEX-документация и руководство пользователя включены.
• Наружная установка не рекомендуется из‑за риска конденсации.
