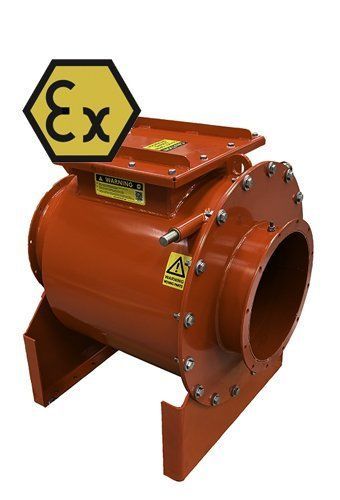

Створчатый предохранительный клапан 16 series

с фланцемзащитныйиз стали

Обзор продукта Обратный клапан Geovent имеет ATEX-сертификацию и предназначен для предотвращения распространения взрывов в промышленных воздуховодах. Внутренняя заслонка механически закрывается при волне избыточного давления при взрыве, изолируя поражённый участок. Клапан работает без питания, датчиков и электронных компонентов, практически не требует обслуживания и подходит для установки внутри и снаружи в горизонтальных трубопроводах, обрабатывающих органическую или неметаллическую пыль (St1). Доступны диаметры Ø200–600 мм; в нормальном режиме эксплуатации давление падает минимально.

Преимущества

• ATEX-сертификация для пылевоздушных взрывоопасных сред (зоны 20, 21, 22).
• Механическая функция обратного клапана без питания.
• Быстрая установка в новые и существующие трубопроводы с помощью приварных фланцев FA.
• Низкие требования к обслуживанию при нормальной эксплуатации.
• Минимальная потеря давления в рабочем режиме.
• Корпус из стали с запорной заслонкой HARDOX HB400.
• Подходит для горизонтальных трубопроводов, диаметры Ø200–Ø600 мм; рассчитан на Kst до 200 bar·m/s.

Информация о продукте Изготовлен из стали 16MO3 и оснащён запорной заслонкой HARDOX HB400; покрытие — порошковая окраска RAL 3020 (красный) для защиты от коррозии. Сертифицирован для ATEX зон 20, 21 и 22 и предназначен для систем по обработке органической и неметаллической пыли (St1). Установка выполняется с помощью приварных фланцев FA; питание не требуется. Доступны аксессуары: датчики положения, индикаторы уровня пыли и система дистанционного разблокирования для клапанов, установленных в труднодоступных местах.

Технические данные Материал: Сталь
Установка: В/на открытом воздухе
Мин. воздушная скорость: 15 m/s
Макс. воздушная скорость: 35 m/s
Температурный диапазон: -20°C до +60°C
Размеры (ДxШxВ): 590 x 470 x 510 mm / 1,340 x 1,352 x 1,413 mm
Вес: 45–294 кг
Дополнительные ограничения: подходит для Kst до 200 bar·m/s и Pred,max 0,5 bar (применения с органической/неметаллической пылью)
