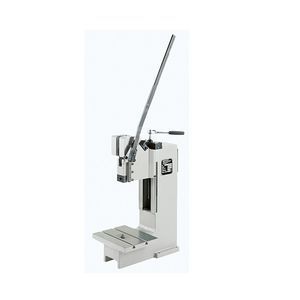

Ручной пресс 2.5 HKPV

с ручным управлениемколенчатыйс ручным управлением

Обзор продукта
Ручной рычажно-коленный пресс для точных ручных операций в промышленности. Модель 2.5 HKPV от GECHTER. Оснащён призменным направляющим, регулируемым без люфта, и регулировкой высоты для точной и повторяемой ручной работы.

Размеры (мм)
A2: 220
B: 140
C: 320
D: 150
E: 90
F: 60
G: 40
U: 25
V: Ø 10 H7
X: 75-190
X1: 0-42
Y: 480-600

Уникальные особенности
Призменное направляющее, регулируемое без люфта, позволяет снять зажимаемую деталь вперёд без повреждения прижимного штифта.

Комплектация / аксессуары

• Стандартная пресс‑установка без аксессуаров
• Прецизионная регулировка глубины PTE (адаптер)
• Центровочная плита с центральным отверстием
• Механический счётчик ходов
• Эргономичная ручка
• Механический возврат хода

Характеристики / технические данные

• Тип пресса: Ручной рычажно-коленный пресс
• Привод: Ручной
• Вынос (overhang): 90 мм
• Монтажная высота регулируется: 70 - 190 мм
• Ход: 42 мм
• Макс. усилие пресса в нижней точке: 8 кН
• Макс. допустимая сила на рычаг: 280 Н
• Ориентировочное отверстие: Ø10 H7
• Зажимаемая деталь: прижимной винт
• Защита от проворота направляющего: призменное направляющее
• Регулировка направляющего без люфта: регулировочными пластинами
• Положение рукояти: вправо/влево, регулируется на 360°
• Регулировка высоты направляющего узла: ручная рукоятка
• Затяжка направляющего узла на винт: 70 Nm
• Стандартный цвет: RAL 7035
• Вес: 11,5 кг
