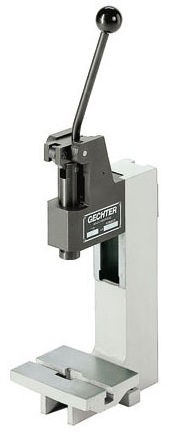

Ручной пресс 2.5 HKP/E
с ручным управлениемколенчатыйс ручным управлением

Ручной пресс - 2.5 HKP/E - GECHTER - с ручным управлением / коленчатый / с ручным управлением
Ручной пресс - 2.5 HKP/E - GECHTER - с ручным управлением / коленчатый / с ручным управлением
Ручной пресс - 2.5 HKP/E - GECHTER - с ручным управлением / коленчатый / с ручным управлением - изображение - 2
Ручной пресс - 2.5 HKP/E - GECHTER - с ручным управлением / коленчатый / с ручным управлением - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Привод
ручной, с ручным управлением
Конструкция
коленчатый
Контроль-управление
с ручным управлением
Другие характеристики
с рычагом управления
Сила

5 kN

Открытие

МАКС.: 165 mm
(6 in)

МИН.: 70 mm
(3 in)

Ход

МАКС.: 32 mm
(1,26 in)

МИН.: 0 mm
(0 in)

Вес

7 kg
(15 lb)

Описание

Таблица размеров
A2: 188
B: 50
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 70-165
X1: 0-32
Y: 413-510

Аксессуары / Основание
  • Основание: стандартный пресс без аксессуаров
  • Центрирующая плита с центральным отверстием
  • Эргономичная ручка
  • Прижимной штифт без фланца
  • Прижимной штифт с фланцем
  • Прецизионная регулировка глубины PTE (адаптер)

Уникальные особенности
T-образный паз DIN 650 M8x10

Технические характеристики
  • Тип пресса: Ручной кривошипный/рычажный пресс
  • Привод: Ручной
  • Вылет: 70 мм
  • Монтажная высота, регулируемая: 70 - 165 мм
  • Ход, регулируемый: 32 мм
  • Макс. усилие прижатия в НТ: 5 кН
  • Максимальное допустимое усилие на рукоятке: 190 N
  • Предохранительное отверстие: ∅10 H7
  • Крепление инструмента: прижимной винт
  • Тип направляющей: круглая
  • Противовращающая направляющая: противовращающая с люфтом ±0,1 мм
  • Позиция ручного рычага: центр справа
  • Регулировка высоты направляющей: вручную
  • Момент затяжки на винт крепления направляющей: 70 Nm
  • Стандартный цвет: RAL 7035
  • Вес: 7 kg
