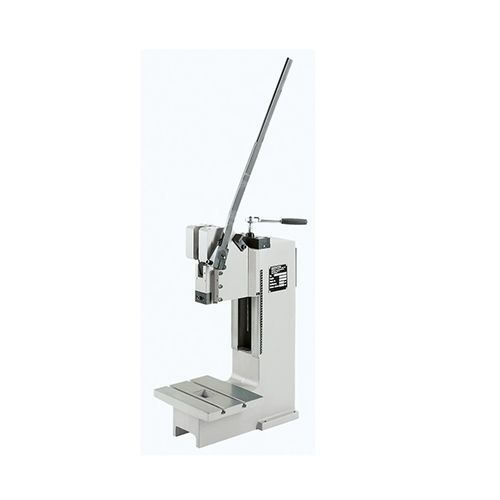

Ручной пресс 50 HKP

для сборкидля клепкиколенчатый

Обзор
Ручной тумблерный пресс для точных ручных операций прессования в промышленных и цеховых условиях. Призма-направляющая с регулировкой без люфта обеспечивает точное направление; зажимаемая деталь может быть удалена вперед без повреждения прижимного штифта. Подходит для сборочных, клёпальных и запрессовочных операций.

Таблица размеров
A2: 565
B: 220
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 110-370
X1: 0-15
Y: 1250-1510

Аксессуары и базовые версии

• Основание: стандартный пресс без аксессуаров
• Основание: стандартный пресс с увеличенным вылетом
• Основание: стандартный пресс с увеличенной монтажной высотой
• Аксессуары: прижимной штифт без фланца
• Аксессуары: прижимной штифт с фланцем
• Аксессуары: прецизионная регулировка глубины PTE (адаптер)
• Аксессуары: центрирующая плита с центральным отверстием
• Аксессуары: механический счётчик ходов
• Опции скользящего стола: усиленный скользящий стол, механический
• Опции скользящего стола: усиленный скользящий стол, механический с фиксирующим штифтом
• Опоры для зажима: прибл. H 160 x W 130 x H 58 мм (только для стоек с увеличенным вылетом)
• Опоры для зажима: прибл. H 160 x W 130 x H 118 мм (только для стоек с увеличенным вылетом)

Характеристики / Технические данные

• Тип пресса: ручной тумблерный пресс
• Привод: ручной
• Вылет: 200 мм
• Монтажная высота регулируется: 110 мм - 370 мм
• Ход: 15 мм
• Макс. усилие прижатия в НМ: 55 кН
• Максимально допустимое усилие на рычаге: 330 Н
• Позиционное отверстие: Ø25 H7
• Зажимаемая деталь: съёмная зажимная деталь
• Противовращающееся руководство: призматическая направляющая
• Направляющая регулируется без люфта: путём установки регулировочных прокладок
• Положение ручного рычага: справа, регулируется на 360°
• Регулировка высоты направляющего узла: храповик
• Затяжка направляющего узла на винт: 170 NM
• Стандартный цвет: RAL 7035
• Вес: 184 кг
