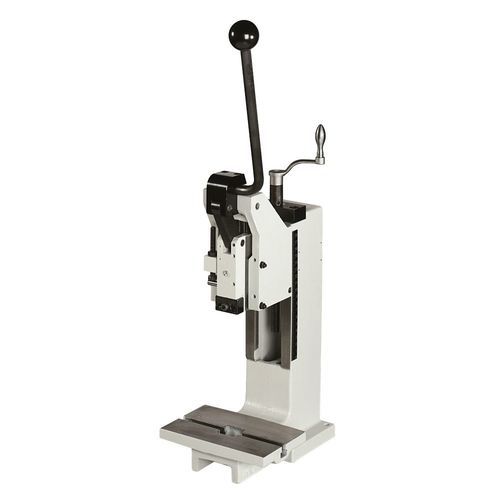

Ручной пресс 8/12 HKPV

для штамповкидля сборкикомпактный

Обзор
Ручной рычажный пресс для точной пробивки и сборки в промышленной среде и мастерских. Компактная конструкция с регулировкой высоты установки и съемным зажимным элементом для гибкого оснащения инструментами.

Таблица размеров
A2: 328
B: 140
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 75-240
X1: 0-45
Y: 655-820

Уникальные / специальные особенности
Уникально у GECHTER: безлюфтовая регулируемая призматическая направляющая. Зажимаемая деталь может быть снята вперед без повреждения зажимного штифта.
1 x DIN 650 M8x10

Аксессуары (выбор, показанный на странице продукта)

• Основание: стандартный пресс с увеличенной высотой установки
• Основание: стандартный пресс без аксессуаров
• Основание: стандартный пресс с увеличенным вылетом
• Аксессуары: тонкая регулировка PFE
• Аксессуары: механическая блокировка возврата
• Аксессуары: прецизионная регулировка глубины PTE (адаптер)
• Аксессуары: центрирующая плита с центральным отверстием
• Аксессуары: механический счетчик ходов
• Аксессуары: эргономичная рукоятка
• Аксессуары: зажимной штифт без воротника
• Аксессуары: зажимной штифт с воротником
• Скользящий стол: прочный скользящий стол, механический
• Скользящий стол: прочный скользящий стол, механический с фиксирующим болтом
• Зажимной кронштейн: зажимной кронштейн прибл. H 160 x W 130 x H 58 мм (только для стоек с увеличенным вылетом)
• Зажимной кронштейн: зажимной кронштейн прибл. H 160 x W 130 x H 118 мм (только для стоек с увеличенным вылетом)

Технические характеристики

• Тип пресса: ручной рычажно-кромочный пресс
• Привод: ручной
• Вылет: 120 мм
• Высота установки регулируется: 75 мм - 240 мм
• Ход регулируется: 23 - 45 мм
• Макс. усилие при нижней мертвой точке: 20 кН или 16 кН
• Максимальное допустимое усилие на рычаге: 350 N
• Направляющее отверстие: Ø10 H7
• Зажимаемая деталь: съемная
• Защитное направляющее от проворота: призматическое направляющее
• Направляющая регулируется без люфта: с помощью регулировочных клиньев
• Положение ручного рычага: регулируется на 360° вправо и влево
• Регулировка высоты направляющего узла: рукоятка
• Момент затяжки на винт крепления направляющего узла: 120 Nm
• Стандартный цвет: RAL 7035
• Вес: 32 kg
