Камнедробилка с двумя зубчатыми барабанами ERC® series

полумобильнаяпервичнаявысокая производительность

Обзор
Двухвалковые дробилки (DRC) и эксцентричные валковые дробилки (ERC®) компании FLS — это первичные дробильные установки, разработанные для тяжёлых применений при переработке руд и сыпучих материалов. DRC подходят для мягких и среднетвёрдых материалов, ERC® предназначены для высокопроизводительного и интенсивного дробления твёрдых и абразивных руд.

Ключевые преимущества

• Низкое энергопотребление, высокая пропускная способность — модели DRC обеспечивают очень высокий объём переработки (до ≈14 000 т/ч у крупнейших моделей). ERC® показывает увеличение пропускной способности по сравнению с промышленными ориентирами и значительную экономию энергии.
• Гибкость и адаптируемость — усовершенствованная геометрия зубьев/накладок, оптимальные настройки зазора и сбалансированная компоновка валов снижают вибрацию и позволяют использовать установки в мобильных и полумобильных системах.
• Долговечность и низкие затраты на обслуживание — запатентованные гидравлические системы установки и отведения зазора обеспечивают безопасную регулировку размера продукта, компенсацию износа накладок и автоматический пропуск неразрушаемых включений; у DRC гидравлика отводит валы для пропуска посторонних предметов или при перегрузке.

Двухвалковая дробилка (DRC)
Разработана для первичного дробления мягких и среднетвёрдых пород. Основные моменты: возможны прямой и ременной приводы; способна обрабатывать материалы с пределом прочности на сжатие около 150 МПа и выше (в зависимости от модели); менее чувствительна к влажным и липким материалам, чем некоторые другие первичные дробилки; принимает крупную фракцию подачи и оптимальна для первичного измельчения мягких и среднетвёрдых пород.

Эксцентричная валковая дробилка (ERC®)

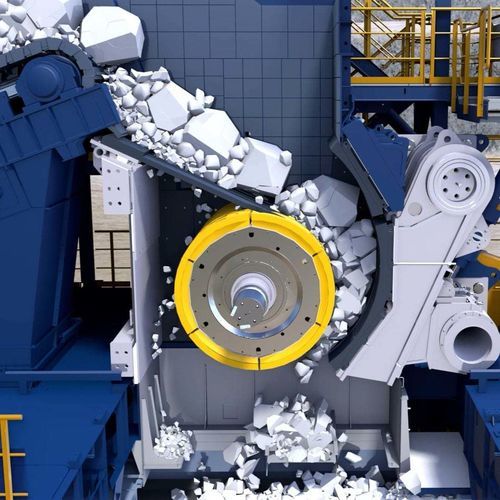

Компактная, прочная дробилка для первичного дробления твёрдых пород и руд в карьерах и подземных работах. Основные моменты: встроенное грохочение, позволяющее обходить мелкую фракцию и снижать нагрузку на камеру дробления; эксцентричная/колебательная кинематика валов обеспечивает постоянный ход в полости дробилки; высокая инерция валов и маховиков накапливает энергию для компенсации пиков нагрузки; особенно эффективна для твёрдых, абразивных руд и интенсивных операций по раздроблению.

Экологичность и производительность

• Энергоэффективность — ERC® позиционируется как энергоэффективное решение с существенным снижением потребления энергии по сравнению с традиционными первичными дробилками для твёрдых пород.
• Циркулярность и экономия материалов — конструкции используют меньше материалов и имеют меньшую массу по сравнению с некоторыми традиционными решениями.
• Безопасность — гидравлические системы отведения уменьшают необходимость вмешательства персонала в камеру дробления, повышая безопасность операторов.

Техническое обслуживание и сервис
Простая конструкция облегчает обслуживание и ремонт. Гидравлическая регулировка зазора обеспечивает быструю разблокировку при перегрузке или посторонних предметах. Материалы по введению в обслуживание (видео и процедуры) демонстрируют доступ к компонентам и порядок замены накладок, роликовых футеровок и грохотов.

Области применения

• Первичное дробление бокситов, руд, угля, вскрышных пород и аналогичных материалов подачи.
• Выбор: модели DRC для мягких и среднетвёрдых пород; модели ERC® для твёрдых, абразивных руд и сценариев с высокой пропускной способностью.

Технические характеристики / спецификации

• Типы продукции: Двухвалковая дробилка (DRC) и Эксцентричная валковая дробилка (ERC®).
• Пропускная способность DRC: зависит от модели, примеры до ≈14 000 т/ч на крупнейших агрегатах.
• Производительность ERC®: сообщаемые улучшения пропускной способности по сравнению с промышленными эталонами и значительная экономия энергии (данные производителя).
• Размер продукта: типичные диапазоны 0–300 мм или 0–400 мм в зависимости от модели и конфигурации.
• Возможности по питанию: дробит материалы с пределом прочности на сжатие до ≈150 МПа и выше (DRC, зависит от модели).
• Варианты привода: прямой привод и привод ремнём (DRC).
• Гидравлические функции: полная гидравлическая установка/отведение зазора (ERC®); гидравлическое отведение валов для защиты от посторонних предметов/перегрузки (DRC).
• Конструктивные особенности: интегрированный грохот на ERC® для обхода мелочи; сбалансированная симметричная компоновка валов для снижения вибраций; высокая инерция валов и маховиков на ERC® для накопления энергии дробления.
• Примеры моделей: DRC 18-18, DRC 20-25, DRC 22-25, DRC 22-28; ERC® 18-14, ERC® 22-20, ERC® 25-25, ERC® 25-30.
• Типичные мощности (иллюстративно/в зависимости от модели): примеры 2 500–4 000 т/ч и 4 000–6 000 т/ч для определённых конфигураций; до ≈14 000 т/ч на крупнейших DRC.
• Экологические утверждения: конструкции ERC® и DRC заявляют о снижении энергопотребления, уменьшении CO2e и сокращении использования материалов по сравнению с некоторыми традиционными первичными дробилками для твёрдых пород.
