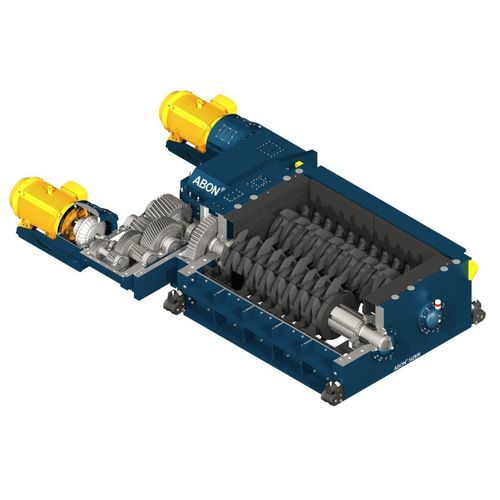

Камнедробилка с двумя зубчатыми барабанами RollSizer series

стационарнаяпервичнаявысокая производительность

Обзор
Роликовые сайзеры для первичного — четвертичного дробления руд, охватывающие крупный, мягкий или липкий материал (ABON® Low Speed Sizer) и более высокопроизводительные решения для среднетвёрдых материалов (RollSizer). Концентрация на контроле крупности, снижении количества шлихта, модульных изнашиваемых деталях и удобстве обслуживания.

Основные продуктовые группы

• ABON® Low Speed Sizer — низкая скорость валов, высокий крутящий момент, специализированные профили зубьев; подходит для очень крупного, мягкого или липкого материала и для In Pit Crushing Systems (IPCC).
• RollSizer — сайзер повышенной пропускной способности с вращающимися валиками и заменяемыми дробящими сегментами; применим для среднетвёрдых и липких материалов на первичных, вторичных и третичных стадиях.

Ключевые преимущества

• Гибкость эксплуатации: несколько размеров и конфигураций для первичных, вторичных и третичных задач; выбор диаметра валов и вариантов зубьев/сегментов.
• Конструкция для износа и обслуживания: заменяемые зубья и сегменты, внешне регулируемые гребёнки, зубья в пазах вала для замены без демонтажа вала.
• Контролируемое дробление: снижение количества шлихта и пыли за счёт низких концевых скоростей (ABON®) или сменных профилей сегментов (RollSizer), улучшая дальнейшую обработку.

Применение

• Первичное, вторичное и третичное дробление руд, где требуется контроль размера продукции и снижение шлихта.
• ABON®: крупный, липкий или мягкий материал и конфигурации IPCC; RollSizer: установки с более высокой производительностью и обработка среднетвёрдых материалов.

Принцип работы

• ABON® Sizer: низкая концевая скорость вала и высокий крутящий момент с специализированными профилями зубьев; материал подаётся сверху камеры и втягивается между вращающимися валами, которые уменьшают его до заданных размеров (типичные концевые скорости ~0,8 м/с для первичного и ~1,8 м/с для третичного дробления).
• RollSizer: концепция с вращающимися валками и заменяемыми дробящими сегментами/комбинациями; регулировка зазора и геометрии сегментов для получения требуемой производительности и качества продукта.

Конструкция и функции обслуживания

• ABON®: зубья вставляются в обработанные пазы вала и заменяются без снятия валов; низкие скорости уменьшают динамические нагрузки и износ; регулируемые разрушительные планки (CenterSizers) и сменные зубчатые наконечники.
• SideSizers / RollSizer: наружно вращающиеся валки работают против боковых стенок с интегрированными дробящими гребёнками; гребёнки можно регулировать снаружи и поворачивать для использования второй изнашиваемой поверхности; валки используют заменяемые дробящие сегменты в нескольких вариантах.

Модели и сравнительные показатели
Макс. размер подачи (CenterSizer / SideSizer)
480–850 мм (примеры CenterSizer) / 200–300 мм (примеры SideSizer)

Производительность (репрезентативно)
до 1 500 т/ч (меньшие ABON®/RollSizer) / до 2 500 т/ч (большие RollSizer); разработанные решения до 10 000 т/ч в специализированных конфигурациях

Установленная мощность (репрезентативно)
55–220 кВт (меньшие/ABON®) / 160–500 кВт (большие примеры RollSizer)

Примечания по продукту

• ABON®: проверен в низко- и высокотоннажных применениях, включая IPCC‑установки свыше 12 000 т/ч в многоступенчатых схемах.
• RollSizer: инженерные решения по заказу для высоких производительностей и требуемого качества продукции; режимы эксплуатации зависят от стадии дробления и целевого размера зерна.

Сервис и поддержка
Инжиниринг, инспекции, модернизации, ремонты и восстановление с использованием сертифицированных запасных частей; полевые монтажные бригады и поддержка сервисных центров для sizer‑ов FLSmidth и оборудования других поставщиков.

Технические характеристики

• Продуктовые группы: ABON® Low Speed Sizer; RollSizer
• Типичная концевая скорость ABON®: ~0,8 м/с (первичная) до ~1,8 м/с (третичная)
• Макс. размеры подачи (ориентировочно): примеры CenterSizer 480–850 мм; примеры SideSizer 200–300 мм
• Производительность (ориентировочно): ABON®/меньшие RollSizer до ~1 500 т/ч; большие RollSizer до ~2 500 т/ч; проектные решения до 10 000 т/ч
• Установленная мощность (ориентировочно): 55–220 кВт (меньшие/ABON®); 160–500 кВт (большие RollSizer)
• Изнашиваемые детали: взаимозаменяемые зубчатые наконечники (ABON®), заменяемые дробящие сегменты и боковые гребёнки (RollSizer/SideSizer)
• Режимы работы: CenterSizer (первичный, зазор в направлении центра); SideSizer (вторичный, зазор между наружно вращающимся валком и боковой стенкой)
