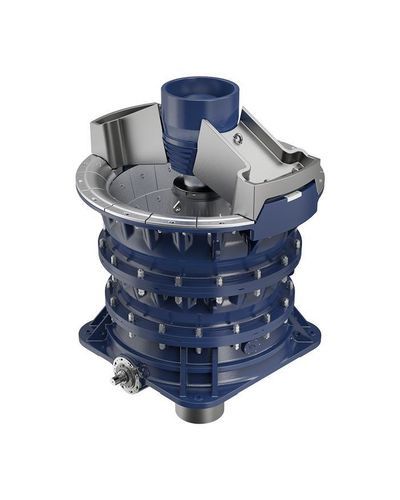

Гирационная камнедробилка TSUV

стационарнаяпервичнаявысокая производительность

Обзор
Гирационные дробильные агрегаты FLS разработаны для первичного и вторичного дробления в условиях твёрдых горных пород и для тяжёлых агрегатных применений. Серия выполнена с доступом Top Service и модульным обслуживанием, обеспечивая конфигурируемую производительность от нескольких тысяч tph до 15 000 tph в зависимости от модели и конфигурации.

Ключевые особенности

• Конструкция Top Service (TS): эксцентриковый узел, втулки и гидравлический поршень доступны и снимаются сверху для более безопасного и быстрого обслуживания.
• TSUV (Top Service Ultra-Velocity): повышенная скорость и пропускная способность с интегрированными Smart‑контроллерами для компенсации износа и автоматической регулировки мантии (mantle).
• Варианты высокой производительности: модели, обеспечивающие диапазоны от нескольких тысяч tph до 15 000 tph в зависимости от размеров питающего окна и конфигурации.
• Улучшенная обработка мощности: новейшие конструкции поддерживают до 1500 kW для повышения пропускной способности при оптимизированной скорости для контроля износа.
• Долговечность и жизненный цикл: массивные секции корпуса из литой стали, кованый основной вал и ремонтопригодные компоненты для длительного срока службы и управления циклом жизни.
• Более безопасное обслуживание и сокращение времени простоя по сравнению с конструкциями с обслуживанием снизу благодаря верхнему доступу и модульным компонентам.
• Цифровые опции измерения (CrusherLensIQ) для точного измерения OSS и оптимизации на основе данных.

Описываемые модели и варианты

• TSUV Gyratory Crusher (Top Service Ultra-Velocity) — новейшее поколение с интегрированными Smart‑контроллерами, производительностью до 15 000 tph.
• TS Gyratory Crusher (Top Service) — линия Top Service, ориентированная на безопасность, доступ для обслуживания и надёжность.
• NT Gyratory Crusher — эволюция линии Fuller TC с массивными секциями корпуса из литой стали, кованым главным валом и прочной зубчатой передачей.
• Gyratory Crusher Pro — высокопроизводительный вариант для твёрдых пород в сложных условиях с производительностью до ~14 000 tph.

Выбранное сравнение (примеры со страницы)

• Примеры размеров питающего окна: 60 x 113 in. — 63 x 118 in.
• Производительность (примеры): 6 000 tph — 10 000 tph
• Мощность (примеры): 1000 kW — 1200 kW; максимальная обработка мощности для новейших конструкций до 1500 kW.
• Время разборки (примеры): 17 часов — 5 часов (зависит от модели и конструкции).
• Примеры коэффициента дробления: 4.0:1 — 4.5:1.

Цифровые решения и измерения

• CrusherLensIQ: камера‑базированная система измерения OSS (open side setting) для безопасного, надёжного и основанного на данных измерения OSS и оптимизации.
• Интегрированные Smart‑контроллеры (TSUV): компенсация износа и автоматическая регулировка мантии для поддержания стабильной производительности дробления.

Технические характеристики

• Семейство продуктов: гирационные дробилки (TSUV, TS, NT, Gyratory Crusher Pro).
• Типичный диапазон производительности: от нескольких тысяч tph до 15 000 tph (зависит от модели).
• Примеры размеров питающего окна: 60 x 113 in.; 63 x 118 in.
• Примеры мощности электродвигателя: 1000 kW; 1200 kW; до 1500 kW у наиболее производительных вариантов.
• Отношение мощности к весу (пример): ~1:2.3 (зависит от модели).
• Коэффициент дробления (пример): 4.0:1 до 4.5:1 (зависит от модели).
• Конструкция для обслуживания: доступ Top Service (TS/TSUV) — эксцентриковый узел обслуживается сверху, модульные компоненты для снижения времени простоя.
• Smart‑функции: компенсация износа, автоматическая регулировка мантии, цифровое измерение OSS (CrusherLensIQ).
• Долговечность: массивные секции корпуса из литой стали, кованый основной вал, прочные зубчатые передачи и долговечные бронзовые компоненты на отдельных моделях.
