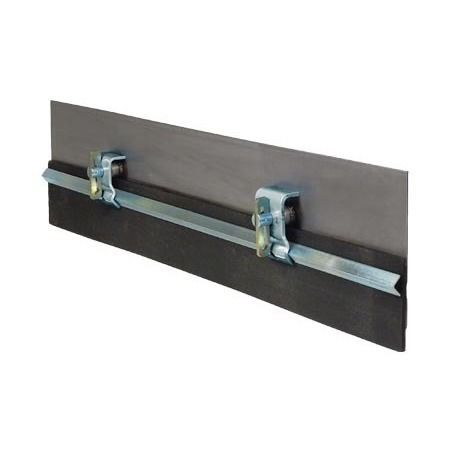

Опорный зажим RMC1 series

Зажим для юбки RMC1 фиксирует юбочную доску и юбочную резину в зонах загрузки конвейера, снижая разбрасывание материала, объем уборки и простой конвейера.

Особенности и преимущества

• Простая установка с небольшим количеством деталей и пошаговой инструкцией
• Безопасный доступ для обслуживания с боков конвейера для монтажа и техобслуживания
• Быстрая регулировка с помощью фиксирующих клиньев на штифтах зажима
• Антивибрационный штифт обеспечивает удержание штифта в заблокированном состоянии при работе
• Модель LS (Limited Space) доступна для ограниченных пространств и портативного оборудования
• Опция Pick-A-Length (PAL) PAK для специальных или увеличенных по длине требований
• Bolt-On PAL PAK доступен, когда сварка невозможна

Установка

• Юбочная доска и резина не входят в комплект
• Один зажим для юбки включает две прижимные пластины (Standard или LS), два прижимных штифта и одну прижимную штангу 4' (1,2 m)
• Pick-A-Length (PAL) PAK содержит 2 прижимные пластины и 2 прижимных штифта — прижимную штангу (1" x 1" x 1/8" уголок) поставляет заказчик в требуемой длине

Количество PAL PAK по длине системы

• Длина системы покрытия → необходимые PAL PAK
  • 1'-4' (0,3 m–1,2 m): 1
  • 5'-8' (1,5 m–2,4 m): 2
  • 9'-12' (2,8 m–3,8 m): 3
  • 13'-16' (4,0 m–4,9 m): 4
  • 17'-20' (5,2 m–6,1 m): 5

Технические характеристики / спецификации

• Размер модуля: 4' (1200 мм)
• Диапазон толщины юбочной резины: 5/16" до 3/4" (8 до 19 мм)
• Общая высота: Standard 7" (180 мм); LS 4,5" (115 мм)
• Расстояние от штифта до прижимной штанги: Standard 4" (100 мм); LS 2,5" (65 мм)
• В комплект стандартного зажима для юбки входят: 2 прижимные пластины (Standard или LS), 2 штифта, 1 прижимная штанга (4' / 1,2 m)
• PAL PAK содержит 2 пластины и 2 штифта; прижимная штанга поставляется заказчиком (1" x 1" x 1/8" уголок) в требуемой длине
