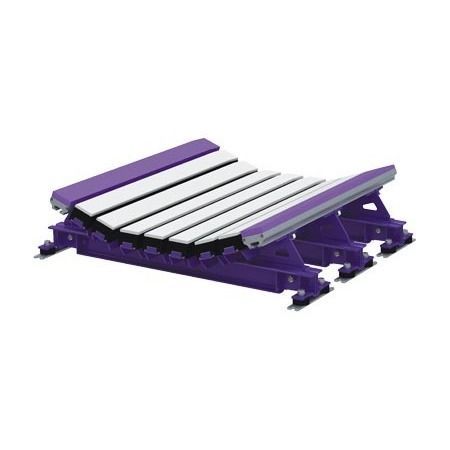

Противоударная опора для загрузочного устройства ленточного конвейера DRX™ 750

Ударные опоры DRX™ 750 — это тяжёлые ударные опоры для конвейеров, сконструированные для обеспечения максимальной защиты ленты в зоне загрузки. Система сочетает Velocity Reduction Technology™ и прочные компоненты для поглощения энергии удара при упрощённом обслуживании.

Особенности и преимущества

• Полная система, разработанная для повышения защиты ленты в зоне загрузки
• Эксклюзивная Velocity Reduction Technology™, включая Impact Bar Supports и Isolation Mounts, обеспечивает двухуровневое снижение ударной силы
• Удобное обслуживание благодаря Slide-Out Service
• Углы желоба: 20° и 35° (другие углы — по специальному запросу)
• Доступные длины корпуса: 4' (1200 mm) и 5' (1500 mm)

Установка

• Для обслуживания и установки рекомендуется Impact Bed Handy Wrench (см. инструменты для установки)

Требования к подкладкам (сводка таблиц)

• Для роликов CEMA C или D (5" / 125 mm и 6" / 150 mm):
  • 24"–36" (600–900 mm): 5" ролики — использовать (1) комплект подкладок и поднять ролик на 0.5" (13 mm); 6" ролики — комплекты не требуются
  • 42"–72" (1050–1800 mm): 5" ролики — комплекты не требуются; 6" ролики — использовать (1) SHIM-KITL и поднять корпус на 0.5" (13 mm)
• Для роликов CEMA E (6" / 150 mm и 7" / 175 mm):
  • 36"–60" (900–1500 mm): 6" ролики — использовать (3) SHIM-KITL и поднять корпус на 1.5" (38 mm); 7" ролики — использовать (4) SHIM-KITL и поднять корпус на 2" (50 mm)
  • 72" (1800 mm): 6" ролики — использовать (4) SHIM-KITL и поднять корпус на 2" (50 mm); 7" ролики — использовать (5) SHIM-KITL и поднять корпус на 2.5" (64 mm)

Технические характеристики

• Модель: DRX™ 750
• Изготовитель: Flexco
• Максимальная скорость ленты: 1000 fpm (5 m/sec)
• Температурный диапазон: -40°F до 180°F (-40°C до 82°C)
• Материал ударных реек: UHMW полиэтилен, резиновая подушка и алюминиевая экструзия
• Энергия удара / Рейтинг удара: DRX750 — 200 до 750 lb-ft (≈25–100 kg·m)
• Доступные ширины ленты: 24" до 72" (600 до 1800 mm)
• Длины корпуса: 4' (1,2 m) и 5' (1,5 m)
• Углы желоба: 20° и 35° (другие углы — по запросу)
• Примеры пропускной способности: примерно 8 100 до 19 000 ton/hr в зависимости от ширины ленты и длины корпуса (варьируется в зависимости от варианта)
• Обслуживание: Slide-Out Service для упрощённого доступа; совместимый инструмент для установки: Impact Bed Handy Wrench
• Доступные запасные части и аксессуары: Impact Bar Bolt Kit, Impact Bar Supports, Isolation Mount Kit, Impact Bars (варианты UHMW), Shim Kits, Slider Bars, Handy Wrench и т.д.
