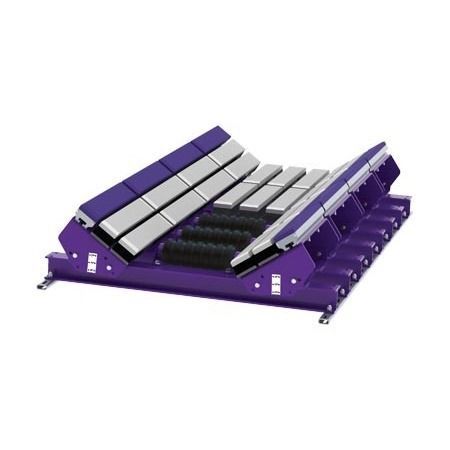

Противоударная опора для загрузочного устройства ленточного конвейера MIB24-2H

Обзор

Модульные ударные ложементы разработаны для обеспечения максимальной пропускной способности и полной герметизации в зоне загрузки и вокруг неё. Модульная секция 2' (600 мм) позволяет комбинировать секции с высокими ударными рейками и секции со скользящими элементами с меньшим ударом для оптимизации работы по всей зоне загрузки.

Особенности и преимущества

• Быстрое и простое обслуживание благодаря выдвижному желобу и снятию центральной секции
• Все рейки фасонно обработаны для работы с реверсивными лентами
• Бесшовное комбинирование скользящих и ударных ложементов для оптимальной производительности в разных точках загрузки
• Конструкция: CEMA D
• Регулируемые углы желоба: 20°, 35°, 45°
• Модульные секции 2' (600 mm) для гибкого проектирования зоны удара

Установка

• Доступны наборы регулируемых роликов (idlers), спроектированные для размещения между несколькими ложементами для поддержания выравнивания и облегчения обслуживания

Характеристики / технические спецификации

• Максимальная скорость ленты: 1000 fpm (5 m/sec)
• Максимальный температурный диапазон: -40°F до 180°F (-40°C до 82°C)
• Секционная ширина: секции 2' (600 mm)
• Конструкция: CEMA D
• Регулируемый угол желоба: 20°, 35°, 45°
• Материал скользящих планок: 1" (25 mm) UHMW полиэтилен и алюминиевый профиль
• Материал ударных планок: 1" (25 mm) UHMW полиэтилен, резиновая подушка и стальная основа
• Энергия удара (по типу):
  • MSB (slider): до 200 lb-ft (до 25 kg-m)
  • MIB (impact): до 1500 lb-ft (до 200 kg-m)
• Доступно для ширины ленты: 24" до 72" (600 до 1800 mm)
• Требования к подкладкам (в зависимости от размера ударного ложемента и типа роликов):
  • Ролики CEMA C или D (5" / 125 mm):
    • 24"–36" (600–900 mm): использовать (1) комплект подкладок; приподнять ролик на 0.5" (13 mm)
    • 42"–72" (1050–1800 mm): подкладки не требуются
  • Ролики CEMA C или D (6" / 150 mm):
    • 24"–36" (600–900 mm): подкладки не требуются
    • 42"–72" (1050–1800 mm): использовать (1) комплект подкладок; приподнять ложемент на 0.5" (13 mm)
  • Ролики CEMA E (6" / 150 mm и 7" / 175 mm):
    • 36"–60" (900–1500 mm): использовать (3) комплекта подкладок; приподнять ложемент на 1.5" (38 mm) для роликов 6"; использовать (4) комплекта подкладок; приподнять ложемент на 2" (50 mm) для роликов 7"
    • 72" (1800 mm): использовать (4) комплекта подкладок; приподнять ложемент на 2" (50 mm) для роликов 6"; использовать (5) комплекта подкладок; приподнять ложемент на 2.5" (64 mm) для роликов 7"
