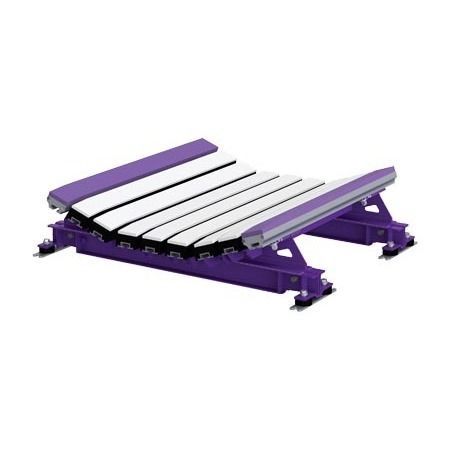

Противоударная опора для загрузочного устройства ленточного конвейера DRX™ 200

Ударные ложементы DRX-143-100 разработаны для максимальной защиты ленты в зоне загрузки за счет интеграции поглощающих удар компонентов во всю конструкцию ложемента.

Особенности и преимущества

• Полная система, предназначенная для защиты конвейерной ленты в месте загрузки.
• Эксклюзивная технология снижения скорости (Velocity Reduction Technology) с опорами ударной планки и изоляционными креплениями, обеспечивающая два уровня снижения энергии удара.
• Конструкция Slide-Out Service с выдвижной системой обеспечивает быструю и безопасную техобслуживание и замену компонентов.
• Доступны несколько углов желоба и длины ложемента для различных установок.

Требования к шиму для DRX200, DRX750 и DRX1500

• Таблица: ролики CEMA C или D (5" / 125 mm) и CEMA C или D (6" / 150 mm)
  • РАЗМЕР УДАРНОГО ЛОЖЕМЕНТА | CEMA C ИЛИ D, 5" (125 mm) РОЛИКИ | CEMA C ИЛИ D, 6" (150 mm) РОЛИКИ
  • 24"–36" (600–900 mm) | Использовать (1) комплект шима; поднять ролик на 0,5" (13 mm) | Комплекты не требуются
  • 42"–72" (1050–1800 mm) | Комплекты не требуются | Использовать (1) SHIM-KITL; поднять ложемент на 0,5" (13 mm)
• Таблица: ролики CEMA E (6" / 150 mm) и CEMA E (7" / 175 mm)
  • РАЗМЕР УДАРНОГО ЛОЖЕМЕНТА | CEMA E, 6" (150 mm) | CEMA E, 7" (175 mm)
  • 36"–60" (900–1500 mm) | Использовать (3) SHIM-KITL; поднять ложемент на 1,5" (38 mm) | Использовать (4) SHIM-KITL; поднять ложемент на 2" (50 mm)
  • 72" (1800 mm) | Использовать (4) SHIM-KITL; поднять ложемент на 2" (50 mm) | Использовать (5) SHIM-KITL; поднять ложемент на 2,5" (64 mm)

Установка

• Гаечный ключ Impact Bed Handy Wrench полезен при монтаже и обслуживании. См. доступные монтажные инструменты и инструкции для получения дополнительных указаний.

Технические характеристики

• Модель / Серия: DRX-143-100 Impact Beds
• Максимальная скорость ленты: 1000 fpm (5 m/s)
• Температурный диапазон: -40° до 180° F (-40° до 82° C)
• Материал ударной планки: UHMW полиэтилен, резиновая подушка и алюминиевый профиль
• Рейтинг энергии удара: до 200 lb-ft (DRX200)
• Доступные ширины ленты: 24"–72" (600–1800 mm)
• Углы желоба: 20° и 35° (другие углы по запросу)
• Длины ложемента: 4' (1,2 m) и 5' (1,5 m)
