Фототранзистор для коммутации VTT9814FH

для автомобильных технологийиз кремния

Обзор

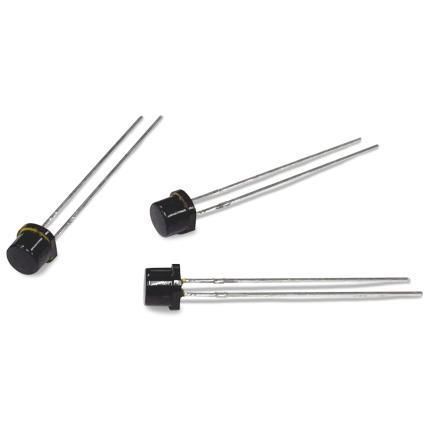

VTT9814FH — силиконовый фототранзистор в плоском корпусе T 1¾ с направленным на торец исполнением и встроенной блокировкой инфракрасного излучения. Обеспечивает хорошую реакцию в видимом спектре (450–700 нм) и является RoHS‑совместимой альтернативой фотоэлементам на сульфиде кадмия (CdS).

Описание
Устройство объединяет проверенное кремниевое кристаллическое ядро семейства VTT с IR‑блокирующей функцией, встроенной в эпоксидный корпус. Обеспечивает узкую допуск по световому току для стабильной работы. Типичный диапазон применения для управления окружающим освещением: примерно 500–1000 люкс (50–100 fc).

Особенности и преимущества

• Реакция на видимый свет с ИК‑блокировкой, обеспечиваемой заливкой эпоксидной смолой
• Низкий темновой ток для надежного обнаружения при слабом освещении
• RoHS‑совместимая альтернатива CdS‑фотоэлементам

Применения

• Управление и коммутация уличного освещения
• Контроль освещения внутри/снаружи (включение/выключение в сумерках/на рассвете)
• Схемы затемнения автомобильных фар
• Регулирование контраста и подсветки дисплеев
• Энергосберегающие осветительные системы

Технические характеристики

• Активная площадь: 0,192 мм²
• Ток короткого замыкания: 80–120 µA (при 100 fc, 2850 K)
• Темновой ток: ≤50 nA (VCE = 5 V)
• Спектральный диапазон: 450–700 нм
• Пиковая спектральная чувствительность: 585 нм
• Чувствительность на пиковой длине волны: тип. 7 A/W
• Угловая характеристика: ±50° (50% отклика)
• Максимальная температура пайки: 260 °C
