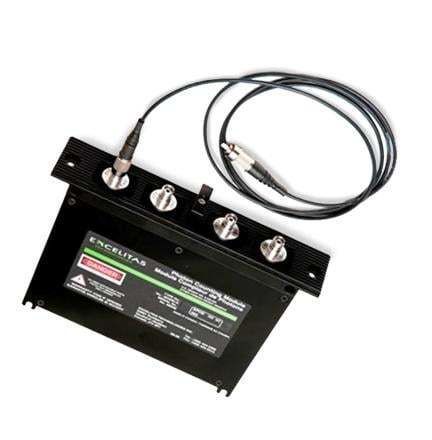

Оптический cчетчик фотона SPCM-AQ4C

высокая чувствительность

Обзор
SPCM-AQ4C — это четырехканальный модуль подсчёта фотонов, способный регистрировать одиночные фотоны в диапазоне 400–1060 нм. Каждый канал независим и выдаёт TTL-импульс при регистрации фотона.

Ключевые характеристики и функциональное описание
Модуль содержит четыре кремниевых лавинных фотодиода SLiK с круговой активной площадью диаметром 180 μm и пиковой эффективностью детектирования фотонов >60% при 650 нм. Каждый APD охлаждается термоэлектрически и имеет температурную стабилизацию для поддержания стабильных характеристик. Улучшенная электроника обеспечивает пиковые скорости счета >4M counts/s для коротких всплесков на всех каналах и непрерывную скорость 1,5M counts/s; время недоступности между импульсами — 50 нс. Выходы — стандартные TTL-импульсы (4,5 V высокий уровень в нагрузке 50 Ω, ширина 25 ns), доступны на кромке платы/разъёме. На каждом детекторе установлены и выровнены FC-волоконные разъёмы. Модуль автономен, содержит интегрированную электронику APD и соответствует RoHS.

Применение

• Детекция одиночных фотонов в видимом и ближнем инфракрасном диапазоне (400–1060 нм)
• Многоканальный фотонный подсчёт в компактном интегрированном корпусе (четыре независимых канала)
• Измерения, требующие температурно-стабилизированных APD и высокой пиковой скорости счета

Характеристики / технические спецификации

• Диапазон длин волн: 400 нм до 1060 нм
• Тип детектора: кремниевый лавинный фотодиод (SLiK)
• Активная область: диаметр 180 μm (круглая)
• Пиковая эффективность детекции при 650 нм: 60% типично
• Вероятность послеимпульсов (afterpulsing): 0,5%
• Gated-вход: поддерживается
• Выход: TTL-импульсы (4,5 V высокий уровень в 50 Ω, ширина 25 ns)
• Пиковая скорость счета: >4M counts/s для коротких всплесков (все четыре канала)
• Непрерывная скорость счета: 1,5M counts/s
• Время недоступности между импульсами: 50 ns
• Требования к питанию: +2 V, +5 V, +30 V
• FC-волоконный разъём установлен и выровнен на каждом детекторе
• Четыре канала интегрированы в одном корпусе
• Автономный APD-модуль с интегрированной электроникой
• Все входные и выходные сигналы доступны на разъёме платы
• Термоэлектрическое охлаждение и температурный контроль для каждого фотодиода
• Соответствует RoHS
