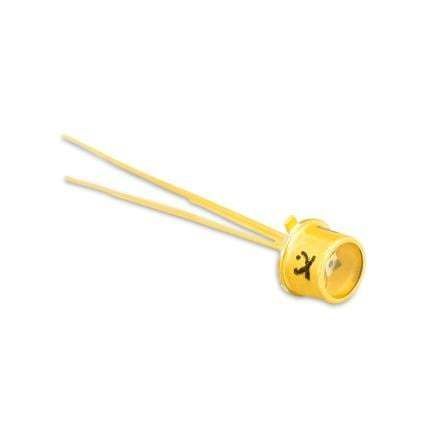

Фотодиод кремний C30902EH

лавинныйинфракрасныйлидар

Обзор
Лавинные фотодиоды Excelitas C30902EH — это быстрые, крупноплощадные кремниевые reach-through APD, разработанные для слабосветовых приложений, требующих типичных усилений более 100. Выпускаются в модифицированных корпусах TO-18 с плоским стеклянным окном, доступны в нескольких конфигурациях TO-18 (плоское стекло, сферическая линза, световод и фильтр 905 нм). Полезный диаметр фоточувствительной поверхности — 0,5 мм.

Ключевые сведения
Серия C30902EH изготовлена с двойной диффузионной «reach-through» структурой, обеспечивающей высокую чувствительность в диапазоне 400–1000 нм и чрезвычайно быстрые времена нарастания/спада. Чувствительность независима от частоты модуляции до тип. 800 МГц. Детекторный чип герметично запаян за плоским стеклянным окном в модифицированном корпусе TO-18. Семейство также включает вариант APD, способный к регистрации одиночных фотонов (SPAD) (C30902SH), работающий в геигеровском и линейном режимах.

Особенности и преимущества

• 0,5 мм Si-APD в корпусе TO-18
• Высокая квантовая эффективность – 84% тип. при 800 нм
• Низкий шум при комнатной температуре
• Высокая чувствительность – внутренние лавинные усиления >150
• Спектральный диапазон отклика – 400–1100 нм
• Временной отклик – тип. 0,4 нс
• Широкий рабочий температурный диапазон -40°C до +85°C

Применения

• LiDAR / измерения времени пролёта (ToF)
• Оптический рефлектометр во временной области (OTDR)
• Малосигнальная флуоресценция
• Лазерное сканирование

Характеристики / Технические спецификации

• Активная площадь: 0,2 мм²
• Активный диаметр: 0,5 мм
• Напряжение пробоя: тип. 225 В
• Ёмкость: 1,5 пФ
• Температурный коэффициент: тип. 0,7 В/°C
• Ток темновой: 7 нА
• Темновой шум: 0,1 пА/√Hz
• Эквивалентная мощность шума: 1,23 фВ/√Hz
• Типичная чувствительность: 80 A/W при 800 nm
• Рекомендуемое усиление: 150
• Корпус: TO-18, плоское окно
