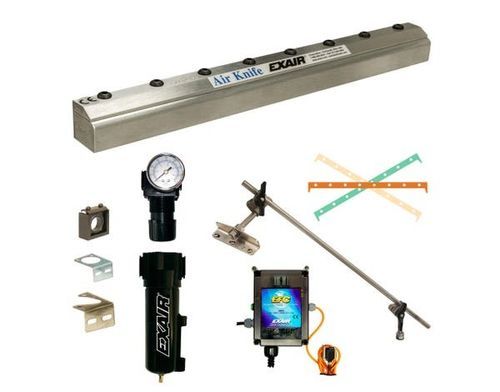

Kомплект воздушного ножа из нержавеющей стали Model 2812SSDX Deluxe Standard

Описание
Комплект Deluxe Full-Flow Air Knife включает Full-Flow Air Knife, EFC (электронное управление потоком), универсальную систему крепления, набор прокладок (shim), фильтр-сепаратор и регулятор давления с соединителем. Конструкция Full-Flow обеспечивает равномерный воздушный поток по всей длине при компактных габаритах, подходящих для ограниченных пространств в станках. Комплекты доступны в стандартных длинах, из алюминия или нержавеющей стали типа 303.

Применения

• Сушка деталей после мойки
• Очистка листов и рулонов
• Очистка/сушка на конвейере и web
• Охлаждение деталей или компонентов
• Разделение сред и продувка перед окраской
• Открытие/наполнение мешков и удаление обрезков

Преимущества

• До 10 dBA снижения шума по сравнению со стандартными системами
• Снижение расхода воздуха за счет усиления 30:1
• Доступны в алюминии или нержавеющей стали типа 303
• Компактная конструкция, нет движущихся частей, входы сжатого воздуха на обоих концах
• Переменная сила и расход для настройки процесса
• Складские длины до 48 in (1219 mm)

Материалы

• Алюминий - авиационный алюминий с пластиковой прокладкой; подходит там, где коррозия не является фактором. Для влажных условий используются нержавеющие винты. Максимальная рабочая температура до 180°F (82°C).
• Нержавеющая сталь Тип 303 - распространенный сорт с хорошей прочностью, подходит для слабо-коррозионных сред. Максимальная рабочая температура до 800°F (427°C).

Конфигурация продукта и опции
Конфигурируемые параметры: Длина, Материал, Включаемые элементы (набор прокладок, фильтр-сепаратор, регулятор давления), опция EFC, опция комплекта трубопроводки, выбор системы крепления. Пример SKU: P2803DX.

Модели
Семейство Full-Flow доступно в вариантах:

• Full-Flow Air Knife — только лезвие воздуха
• Full-Flow Air Knife Kit — включает набор прокладок, фильтр-сепаратор и регулятор давления с соединителем
• Deluxe Full-Flow Air Knife Kit — включает EFC, универсальную систему крепления, набор прокладок, фильтр-сепаратор и регулятор давления с соединителем

Аксессуары

• Комплекты трубопроводки для Air Knife — для ножей длиной ≥ 24 in; включают манометр, нитрил/PVC шланг и латунные фитинги
• Комплекты соединительных кронштейнов — для удлинения путем соединения нескольких ножей; включают жесткие пластины и нержавеющие винты
• Наборы прокладок (пластик и нерж.) для регулировки зазора сопла

Соответствие моделей / по длине

• 3 in (76 mm): 2603 / 2603SS | Kit: 2803 / 2803SS | Deluxe Kit: 2803DX / 2803SSDX
• 6 in (152 mm): 2606 / 2606SS | Kit: 2806 / 2806SS | Deluxe Kit: 2806DX / 2806SSDX
• 9 in (229 mm): 2609 / 2609SS | Kit: 2809 / 2809SS | Deluxe Kit: 2809DX / 2809SSDX
• 12 in (305 mm): 2612 / 2612SS | Kit: 2812 / 2812SS | Deluxe Kit: 2812DX / 2812SSDX
• 18 in (457 mm): 2618 / 2618SS | Kit: 2818 / 2818SS | Deluxe Kit: 2818DX / 2818SSDX
• 24 in (610 mm): 2624 / 2624SS | Kit: 2824 / 2824SS | Deluxe Kit: 2824DX / 2824SSDX
• 30 in (762 mm): 2630 / 2630SS | Kit: 2830 / 2830SS | Deluxe Kit: 2830DX / 2830SSDX
• 36 in (914 mm): 2636 / 2636SS | Kit: 2836 / 2836SS | Deluxe Kit: 2836DX / 2836SSDX

Характеристики производительности

• 20 PSIG / 1.4 BAR — 1.1 SCFM/in (31 SLPM/in); Скорость @ 6 in: 3,000 FPM (15.2 m/s); Уровень шума @ 3 ft: 64 dBA; Сила: 0.4 oz/in (11 g)
• 40 PSIG / 2.8 BAR — 1.8 SCFM/in (51 SLPM/in); Скорость @ 6 in: 5,000 FPM (25.4 m/s); Уровень шума @ 3 ft: 72 dBA; Сила: 1.0 oz/in (28 g)
• 60 PSIG / 4.1 BAR — 2.4 SCFM/in (68 SLPM/in); Скорость @ 6 in: 7,500 FPM (38.1 m/s); Уровень шума @ 3 ft: 76 dBA; Сила: 1.6 oz/in (45 g)
• 80 PSIG / 5.5 BAR — 3.1 SCFM/in (88 SLPM/in); Скорость @ 6 in: 10,000 FPM (50.8 m/s); Уровень шума @ 3 ft: 80 dBA; Сила: 2.3 oz/in (65 g)
• 100 PSIG / 6.9 BAR — 3.8 SCFM/in (108 SLPM/in); Скорость @ 6 in: 12,000 FPM (61.0 m/s); Уровень шума @ 3 ft: 83 dBA; Сила: 2.9 oz/in (82 g)

Технические характеристики

• Название продукта: Deluxe Full-Flow Air Knife Kit
• Бренд: EXAIR
• Пример SKU на странице: P2803DX
• В комплекте Deluxe: Full-Flow Air Knife, EFC, универсальная система крепления, набор прокладок, фильтр-сепаратор, регулятор давления с соединителем
• Длина на складе: 3–36 in (ссылка до 48 in / 1219 mm)
• Материалы: алюминий (авиационный класс) и нержавеющая сталь Тип 303
• Макс. рабочая температура: алюминий до 180°F (82°C); Тип 303 SS до 800°F (427°C)
• Коэффициент усиления воздуха: 30:1 (измерено на 6 in / 152 mm)
• Конструкция: компактный размер, отсутствие движущихся частей, входы сжатого воздуха на обоих концах, нержавеющие винты для устойчивости к коррозии
• Примечание: 12 in Full-Flow Air Knife протестирован с прокладкой 0.002 in (0.05 mm)
