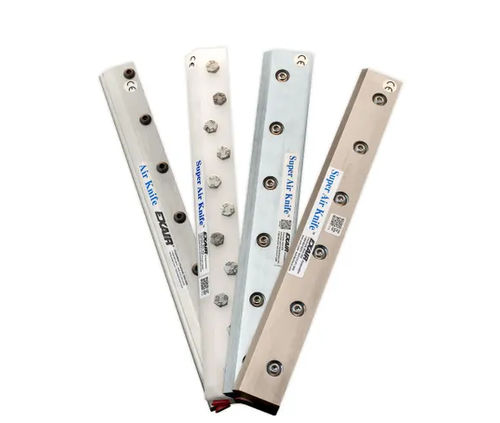

Воздушный нож для алюминия Model 110012 Super

для продуваниядля пищевой промышленности и для производства напитковдля использования в области химии

Обзор
Super Air Knife™ от EXAIR формирует равномерный ламинарный поток воздуха по всей длине. Разработан для значительного сокращения расхода сжатого воздуха за счёт вовлечения окружающего воздуха примерно в соотношении 40:1; обеспечивает эффективное продувку, сушку и воздушные завесы с пониженным уровнем шума по сравнению с обычными устройствами. Имеются на складе в нескольких материалах и длинах до 108 in (2743 mm).

Применения

• Сушка деталей после мойки
• Очистка листов на прокатных станах
• Очистка конвейеров
• Охлаждение деталей или компонентов
• Сушка или очистка веб-ленты
• Разделение среды / воздушные завесы
• Продувка перед окраской
• Операции по открытию/наполнению мешков
• Удаление отходов в конвертирующих операциях

Преимущества

• Тихая работа (типично 69 dBA во многих применениях)
• Минимальное потребление сжатого воздуха благодаря усилению воздуха ~40:1
• Равномерный поток воздуха по всей длине
• Регулируемая сила и расход с помощью выбора шима
• Отсутствие движущихся частей (не требует обслуживания)
• Впускные отверстия для сжатого воздуха на каждом конце и снизу для удобного монтажа
• Компактная конструкция и утопленная крепёжная фурнитура для упрощённой установки
• Запасные длины до 108 in (2743 mm); неограниченная длина системы при соединении

Материалы

• Алюминий — авиационный алюминий с пластиковым шимом; подходит для общих применений, где коррозия/загрязнение не являются факторами; в условиях повышенной влажности используются винты из нержавеющей стали; предел температуры до 180°F (82°C).
• Нержавеющая сталь типа 303 — распространённый сорт с хорошей прочностью; подходит для слабо коррозионных сред; температура до 800°F (427°C).
• Нержавеющая сталь типа 316 — повышенная коррозионная стойкость и прочность; подходит для пищевой, фармацевтической и хирургической промышленности; температура до 800°F (427°C).
• PVDF (поливинилиденфторид) — высокая химическая стойкость (неорганические химикаты, растворители, кислоты и т.д.); используются PTFE-шимы и коррозионностойкая фурнитура; подходит для гальваники, солнечных элементов, литий‑ионных батарей, перекачки кислот/щелочей, возврата растворителей, полупроводников и медицинских изделий; температура до 275°F (135°C).

Модели / комплекты (сводка)
Super Air Knives предлагаются как одиночные ножи, варианты с монтажными/профилировочными наборами (plumbing kit), комплекты (набор шимов, фильтр‑сепаратор, регулятор давления), комплекты с установленной разводкой и Deluxe комплекты (EFC, монтажная система, набор шимов, фильтр, регулятор). Доступные длины потока воздуха и примеры артикулов охватывают от 3" (76 mm) до 108" (2743 mm) для алюминия, 303SS, 316SS и PVDF с соответствующими номерами для Deluxe и plumbing kit.

Аксессуары (примеры)

• Универсальная монтажная система Air Knife (Модель 9060) — шарнирная монтажная система из нержавеющей стали (рекомендуемое количество зависит от длины ножа)
• Наборы разводки Air Knife — подводящие линии, фитинги и манометр (установленные наборы для ножей длиной ≥ 24")
• Наборы креплений для соединения — для состыковки двух Super Air Knife для получения более длинного непрерывного воздушного потока
• Наборы шимов — пластиковые, нержавеющие или PTFE шимы для регулировки зазора, силы и расхода

Типы систем / комплектов

• Только Super Air Knife
• Super Air Knife с plumbing kit (установлен)
• Super Air Knife Kit (включает набор шимов, фильтр‑сепаратор и регулятор давления)
• Super Air Knife Kit с plumbing kit (установлен)
• Deluxe Super Air Knife Kit (включает EFC электронное управление расходом, монтажную систему, набор шимов, фильтр‑сепаратор и регулятор давления)

Характеристики (представительные данные для 12" Super Air Knife с .002" шимом)
Давление питания (PSIG / BAR) | Потребление воздуха на дюйм (SCFM / SLPM) | Скорость @ 6" (FPM / m/s) | Уровень шума @ 3' (dBA) | Сила на дюйм @ 6" (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g

Принцип работы
Сжатый воздух поступает в камеру плenum и направляется через точное щелевое сопло. Основной воздушный поток следует по плоской поверхности, формируя равномерную ламинарную пластину воздуха, которая вовлекает окружающий воздух примерно в соотношении 40:1, обеспечивая мощный поток воздуха с минимальными потерями скорости.

Технические характеристики

• Усиление воздуха: примерно 40:1
• Длина в наличии: 3" до 108" (76 mm до 2743 mm); неограниченная длина системы при соединении
• Материалы: Aluminum, Type 303 SS, Type 316 SS, PVDF
• Типичный уровень шума: ~69 dBA (зависит от применения)
• Регулировка шимов: заводская установка .002" шим; дополнительные шимы (.001", .002", .003", .004" и т.д.) доступны
• Доступные варианты комплектов: plumbing kits, filter/separator + regulator kits, Deluxe kits включая EFC и монтажную систему
• Предельные рабочие температуры (прибл.): алюминий до 180°F (82°C); 303/316 SS до 800°F (427°C); PVDF до 275°F (135°C)
• Пример цены, показанный на странице: 282 (USD) — цена для конкретного настраиваемого артикула; окончательная цена зависит от выбранных опций
