Воздушный нож для продувания Model 110030PKI Super

для охлаждениядля сушкидля очистки

Описание

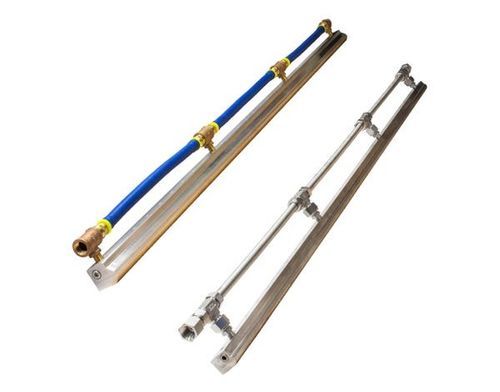

Комплекты трубопроводов, установленные на Super Air Knife™, обеспечивают правильно подобранные шланги или трубопроводы для сжатого воздуха и фитинги для соединения нижних или торцевых входов сжатого воздуха, обеспечивая стабильную работу и упрощая монтаж. Доступны для Super Air Knife длиной от 24" до 108". Super Air Knife™ от EXAIR втягивает окружающий воздух в соотношении 40:1, снижая расход сжатого воздуха и уровень шума.

Применения

• Сушка деталей после мойки
• Очистка листов на прокатных станах
• Очистка/сушка конвейеров и лент
• Охлаждение деталей или компонентов
• Выдув перед покраской
• Операции открытия и наполнения мешков
• Удаление брака при переработке
• Экологическое разделение

Преимущества

• Низкий уровень шума (≈69 dBA в типичных условиях)
• Минимальное потребление сжатого воздуха
• Усиление воздуха 40:1 (Super Air Knife)
• Равномерный поток воздуха по всей длине
• Переменная сила и расход с регулировкой шима
• Нет движущихся частей — минимальное обслуживание
• Входы сжатого воздуха на каждом конце и внизу для простого монтажа
• Компактная, прочная конструкция с утопленной крепёжной фурнитурой
• Стандартные длины в алюминии, 303/316 нерж. стали до 108"; PVDF до 54"; доступны специальные длины

Материалы

• Алюминий — авиационный алюминий с пластиковой прокладкой и винтами из нержавеющей стали; подходит там, где коррозия не является фактором. Температура до 180°F (82°C).
• Нержавеющая сталь типа 303 — распространённый сорт с хорошей прочностью, подходит для слабо агрессивных сред. Температура до 800°F (427°C).
• Нержавеющая сталь типа 316 — отличная коррозионная стойкость и повышенная прочность; подходит для пищевой, фармацевтической и хирургической промышленности. Температура до 800°F (427°C).
• PVDF (поливинилиденфторид) — превосходная коррозионная стойкость и прочность; стойкость к УФ, неорганическим химикатам, растворителям, озону и многим коррозионным кислотам; используется PTFE-прокладки, заглушки из 316 нерж. стали и винты Hastelloy® C-276. Подходит для гальваники, солнечных элементов, литий‑ионных батарей, кислот/щелочей, восстановления растворителей, полупроводников и медицинских устройств. Температура до 275°F (135°C).

Модели и варианты
Семейство Super Air Knife предлагает разные варианты по производительности и стоимости: Super Air Knife (усиление 40:1), Standard Air Knife (30:1) и Full-Flow Air Knife (30:1, компактный). Варианты: только Super Air Knife; Super Air Knife с комплектом трубопровода (установлен); Super Air Knife Kit (набор шимов, сепаратор‑фильтр и регулятор давления с куплером); Super Air Knife Kit с комплектом трубопровода; Deluxe Super Air Knife Kits (включает EFC, универсальную систему монтажа и аксессуары). Несколько ножей можно монтировать концом в конец для непрерывного потока воздуха.

Аксессуары

• Универсальная система крепления Air Knife (модель 9060) — надёжное, точное позиционирование и шарнир (макс. выдвижение 30" / 762 мм)
• Крепёжные наборы для соединения — соединяют два Super Air Knife для длин >108"; включает пластины и монтажные винты из нержавеющей стали
• Наборы шимов для Air Knife — регулируют зазор для изменения силы и расхода; доступны наборы из алюминия, нержавеющей стали и PVDF/PTFE

Системы / матрица моделей
Доступные типы систем: Super Air Knife only; Super Air Knife with Plumbing Kit (установлен); Super Air Knife Kit; Super Air Knife Kit with Plumbing Kit; Deluxe Super Air Knife Kit. Приведены примерные артикулы (SKU) по длине воздушного потока для выбора (например, P110024PKI для 24").

Сводка характеристик (выборочно)
Давление питания 80 PSIG (5,5 BAR): расход воздуха ≈2,9 SCFM/in (82 SLPM/in); скорость на 6" (152 mm) ≈11 800 FPM (59,9 m/s); уровень шума ≈69 dBA (@ 3'); сила ≈2,5 oz/in (71 g/in) на 6".

Технические характеристики

• Brand: EXAIR
• Model (пример SKU): P110024PKI
• Коммерческое наименование: Super Air Knife™ with Plumbing Kit
• Доступные длины (на складе): 24"–108" (610 mm–2743 mm); специальные длины по запросу
• Материалы: Алюминий, Тип 303 SS, Тип 316 SS, PVDF
• Коэффициент усиления воздуха: 40:1 (Super Air Knife)
• Типичный уровень шума: 69 dBA (для большинства применений)
• Пример производительности при 80 PSIG: 2,9 SCFM/in; скорость 11 800 FPM при 6"; сила 2,5 oz/in (71 g/in)
• Температурные ограничения: алюминий до 180°F (82°C); 303/316 SS до 800°F (427°C); PVDF до 275°F (135°C)
• В комплект могут входить: установленный комплект трубопровода, набор шимов, сепаратор-фильтр, регулятор давления с куплером, опциональный EFC и универсальная система монтажа
