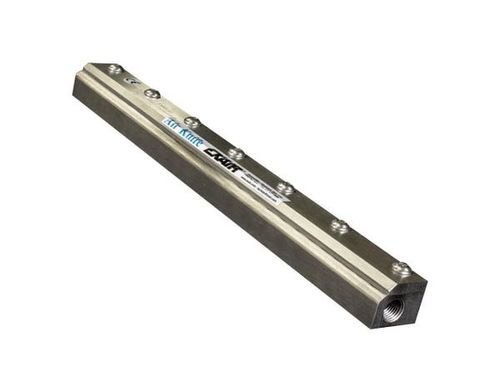

Воздушный нож для алюминия Model 2024 Standard

для продуваниядля охлаждениядля сушки

Описание
Standard Air Knife™ — оригинальная конструкция воздушного ножа EXAIR с профилем Коанда, который отклоняет поток воздуха на 90° от выхода. Это создаёт область низкого давления, втягивающую окружающий воздух в соотношении 30:1, обеспечивая мощный и равномерный поток воздуха. Стандартные длины от 3" (76 мм) до 48" (1219 мм). Доступен в алюминии или нержавеющей стали Type 303; возможна поставка нестандартных размеров и материалов по запросу.

Применения

• Сушка деталей после мойки
• Очистка листов на прокатных станах
• Очистка конвейеров
• Сушка или очистка веб-материалов
• Охлаждение деталей или компонентов
• Экологическая сепарация
• Выдув перед окраской
• Операции по открытию/заполнению мешков
• Удаление отходов в конвертирующих операциях

Преимущества

• Снижение шума до 10 dBA по сравнению с альтернативами
• Снижение расхода сжатого воздуха
• Усиление воздуха 30:1 для увеличения эффективного расхода
• Доступен в алюминии или нержавеющей стали Type 303
• Компактная, прочная конструкция, простота установки
• Доступны длины на складе до 48" (1219 мм)
• Отсутствие подвижных частей
• Патрубки сжатого воздуха на каждом конце для гибкости монтажа
• Переменная сила и поток за счёт выбора шимов

Материалы

• Алюминий — корпус из авиационного алюминия с пластиковой шимой; подходит для сред, где коррозия/загрязнение не являются проблемой. Для снижения коррозии в влажных помещениях используются нержавеющие винты. Рабочая температура до 180°F (82°C).
• Нержавеющая сталь Type 303 — распространённый сорт, обеспечивающий хорошую прочность в слабо-коррозионных средах. Рабочая температура до 800°F (427°C).

Модели (сравнение)

• Super Air Knife — лучшая производительность: усиление 40:1, ламинарный поток, самая высокая скорость и наименьший расход воздуха.
• Standard Air Knife — хорошая производительность с усилением 30:1; равномерный, мощный поток; дешевле, чем Super Air Knife, но громче и потребляет больше воздуха.
• Full-Flow Air Knife — экономичный вариант с усилением 30:1; подходит для ограниченных пространств; сила меньше, чем у других стилей; расход воздуха и уровень шума находятся между ними.

Аксессуары

• Universal Air Knife Mounting System (Model 9060) — монтажная система из нержавеющей стали для надёжного и точного позиционирования; шарнирное соединение в любую позицию; максимальное выдвижение 30" (762 мм). Используйте несколько креплений в зависимости от длины воздушного ножа.
• Наборы шимов для Air Knife — шимы задают зазор выхода и регулируют силу/поток. Набор алюминиевых шимов: .001" (0.03 mm) янтарный, .003" (0.08 mm) зелёный, .004" (0.10 mm) коричневый; стандартно установлена шима .002" (0.05 mm) красного цвета. Доступны наборы из нержавеющей стали (три .002" (0.05 mm)) для нержавеющих ножей.

Системы (стандартные SKU по длине потока воздуха)

• 3" (76 mm) — Только Standard Air Knife: 2003 | Standard Air Knife Kit: 2203 | Deluxe Kit: 2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

Технические характеристики / Спецификации

• Коэффициент усиления воздуха: 30:1 (измерено на расстоянии 6" / 152 mm от цели)
• Доступные длины на складе: 3"—48" (76 mm—1219 mm)
• Материалы: алюминий (авиационный сорт) или нержавеющая сталь Type 303
• Рабочая температура: алюминий до 180°F (82°C); Type 303 до 800°F (427°C)
• Отсутствие подвижных частей; патрубки сжатого воздуха на каждом конце
• Регулируемый зазор выхода с помощью шима для изменения силы и потока
• Типичные характеристики (12" Standard Air Knife с установленной шимой .002" (0.05 mm)):
• При 20 PSIG (1.4 BAR) — Расход на дюйм: 1.3 SCFM (37 SLPM); скорость @ 6" от цели: 4,000 FPM (20.3 m/s); уровень шума @ 3' (914 mm): 65 dBA; сила на дюйм @ 6": 0.45 oz (13 g)
• При 40 PSIG (2.8 BAR) — Расход на дюйм: 2.0 SCFM (57 SLPM); скорость: 5,800 FPM (29.5 m/s); уровень шума: 74 dBA; сила на дюйм: 1.1 oz (31 g)
• При 60 PSIG (4.1 BAR) — Расход на дюйм: 2.7 SCFM (76 SLPM); скорость: 8,500 FPM (43.2 m/s); уровень шума: 80 dBA; сила на дюйм: 2.0 oz (57 g)
• При 80 PSIG (5.5 BAR) — Расход на дюйм: 3.4 SCFM (96 SLPM); скорость: 11,000 FPM (55.9 m/s); уровень шума: 83 dBA; сила на дюйм: 2.7 oz (77 g)
• При 100 PSIG (6.9 BAR) — Расход на дюйм: 4.1 SCFM (116 SLPM); скорость: 13,000 FPM (66.0 m/s); уровень шума: 86 dBA; сила на дюйм: 3.3 oz (94 g)
• Устанавливаемые / включённые опции (настраиваемые): набор шимов, фильтр-сепаратор, регулятор давления с быстроразъёмным соединителем; Deluxe-наборы могут включать электронный контроль потока EFC и универсальную систему крепления.
• Модель / SKU, показанная на странице: P2003 (идентификатор продукта/конфигурации)
