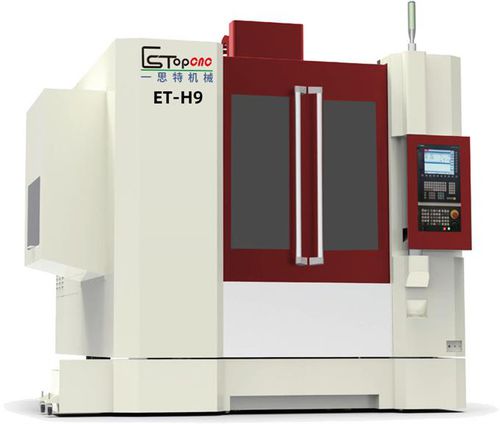

Фрезерный станок с ЧПУ 3 оси ET-H9

вертикальныйHSK A-6324 инструмента

Обзор продукта
EsTop H9 — 3-осевой высокоскоростной фрезерный станок с ЧПУ для фрезерования, сверления и финишной обработки средних деталей. Имеет перемещения 900×600×425 мм, шпиндель HSK A63 (20000 об/мин) с двигателем 20 кВт и автоматический магазин на 24 инструмента (ATC). Машина оснащена промышленными компонентами для повторяемой точности и высокой производительности.

Основные технические параметры

• Модель: H9
• Ходы (X/Y/Z): 900 / 600 / 425 мм
• Расстояние шпиндель—стол: 195–620 мм
• Ширина портала: 1000 мм
• Макс. высота заготовки: 450 мм
• Размер стола: 940 × 600 мм
• T-слот: 6-18/100
• Макс. нагрузка стола: 700 кг
• Линейные направляющие (X/Y/Z): 45 / 45 / 45 мм
• Шарико-винтовые передачи (X/Y/Z): 4010 мм
• Интерфейс шпинделя: HSK A63 (Inner Tibet electric spindle)
• Скорость шпинделя: 20000 об/мин
• Двигатель шпинделя: 20 кВт
• Магазин инструментов: 24 инструмента
• Ход (быстрый) (X/Y/Z): 30 м/мин
• Подача (X/Y/Z): 12 м/мин
• Точность позиционирования: ±0,0025 мм/мм
• Повторяемость: ±0,0015 мм
• Масса станка (ок.): 8 500 кг
• Потребляемая мощность: 30 kVA (380V / 50 Hz)
• Требуемое давление воздуха: 6–8 бар
• Габариты (Д×Ш×В): 2600 × 2550 × 2800 мм

Основные компоненты станка и стандартная комплектация

• ЧПУ: Siemens 828D
• Шарико-винтовые пары 3 оси: Japan NSK
• Линейные рельсы 3 оси: Germany INA
• Компоненты шпинделя: DM
• Подшипники шарико-винтовой пары: Japan NSK
• Муфта: Germany R+W (гофрированный тип)
• Главный контактор: Schneider (France)
• Основные пневматические элементы: Japan SMC
• Источник питания: Taiwan Ming wei
• Основной кабель: Taiwan Xinguang (oil prevention hotline)
• Станина: DM
• Расширяющийся защитный кожух: инвестиции Тайваня
• Система измерения инструмента: Renishaw
• Линейные шкалы (LS187C-1540-840-740): HEIDENHAIN

Стандартные принадлежности / поставляемые элементы

• Система продувки шпинделя: 1 комплект
• Система охлаждения инструмента: 1 комплект
• Полный защитный кожух: 1 комплект
• Система автоматической смазки: 1 комплект
• Рабочая лампа: 1 комплект
• Регулирующие подушки и болты: 1 комплект
• Литая коробка: 1 комплект
• Водяной бак: 1 комплект
• Ящик для инструментов: 1 комплект
• Держатель инструмента + вытяжной штифт: 1 комплект
• Блокировка посадочного места инструмента: 1 комплект

Ключевые характеристики

• Система управления: Siemens 828D
• Шпиндель: HSK A63, 20000 об/мин, 20 кВт
• Магазин инструментов: 24 инструмента
• Ходы (X/Y/Z): 900 / 600 / 425 мм
• Размер стола: 940 × 600 мм, макс. нагрузка 700 кг
• Точность: позиционирование ±0,0025 мм/мм, повторяемость ±0,0015 мм
• Мощность: 30 KVA (380V / 50 Hz)
• Требуемый воздух: 6–8 бар
• Габариты: 2600 × 2550 × 2800 мм
