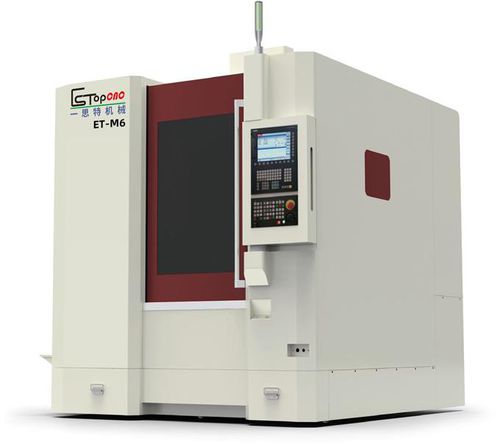

Обрабатывающий центр ЧПУ 3 оси ET-M6

вертикальныйс неподвижным столомHSK-E40

Продукт
Фрезерный центр с ЧПУ ET-M6 высокой скорости с возможностью черновой обработки твердых материалов, предназначен для точного фрезерования и динамической отделки мелких и средних деталей.

Основные технические параметры
Тип: M6
Ход: Ось X: 600 mm
Ход: Ось Y: 500 mm
Ход: Ось Z: 350 mm
Расстояние от торца шпинделя до рабочей поверхности: 120-470 mm
Ширина портала: 780 mm
Макс. высота: 395 mm
Параметры линейных направляющих: X/Y/Z: 45/45/35 (INA)
Параметры шарико-винтовой пары: X/Y/Z: 4010 (NSK)
Размеры стола: 660 x 500 mm
Т-паз: 6-18/100
Макс. нагрузка на стол: 400 kg
Шпиндель / ATC (стандартная конфигурация): Шпиндель: HSK E40 (электрический шпиндель Inner Tibet)
Скорость шпинделя: 30000 rpm (опция 42000 rpm)
Двигатель шпинделя: 11 kW
ATC: 20 позиционный (опция)
Быстрая подача - оси X / Y / Z: 30 m/min
Подача - оси X / Y / Z: 12 m/min
Позиционная точность: ±0.0025 mm/mm
Повторяемая точность: ±0.0015 mm/mm
Масса станка (ок.): 6500 Kg
Требуемая мощность (380V / 50 HZ): 20 KVA
Давление воздуха: 6-8 bar
Габаритные размеры (Д x Ш x В): 2200 x 2390 x 2500 mm

Основные комплектующие станка и стандартная комплектация

• Система числового управления: Siemens 828D
• ШВП на три оси: Japan NSK
• Линейные направляющие на три оси: Germany INA
• Компоненты шпинделя: DM
• Подшипник шарико-винтовой пары: Japan NSK
• Муфта: Germany R + W (гофрированного типа)
• Главный контактор: Schneider (France)
• Основные пневматические элементы: Japan SMC
• Источник: Taiwan Ming wei
• Основной кабель: Taiwan Xinguang (защита от масла)
• Станина: DM
• Расширяемый защитный кожух: финансирование Тайваня

Стандартные аксессуары (в комплекте)

• Система продувки шпинделя: 1 комплект
• Система охлаждения инструментов: 1 комплект
• Защитный кожух полного покрытия: 1 комплект
• Система автоматической смазки: 1 комплект
• Рабочая лампа: 1 комплект
• Комплект регулировочных клиньев и болтов: 1 комплект
• Литая коробка: 1 комплект
• Водяной бак: 1 комплект
• Ящик для инструментов: 1 комплект
• Держатель инструмента + выталкивающий штифт: 1 комплект
• Фиксатор посадочного места инструмента: 1 комплект

Примечания
По сравнению с H6, M6 является экономичной версией без позиций 13 и 14; 20-позиционный ATC является опцией и может быть не установлен на данной модели.

Характеристики / технические спецификации

• Модель: ET-M6
• Ходы (X/Y/Z): 600 / 500 / 350 mm
• Интерфейс шпинделя: HSK E40
• Скорость шпинделя: 30000 rpm (опция 42000 rpm)
• Мощность двигателя шпинделя: 11 kW
• Размер стола: 660 x 500 mm
• Макс. нагрузка на стол: 400 kg
• Позиционная точность: ±0.0025 mm/mm
• Повторяемость: ±0.0015 mm/mm
• Масса станка: ~6500 Kg
• Требования к электропитанию: 380V / 50Hz, 20 KVA
• Рабочее давление воздуха: 6-8 bar
• Габариты (Д x Ш x В): 2200 x 2390 x 2500 mm
