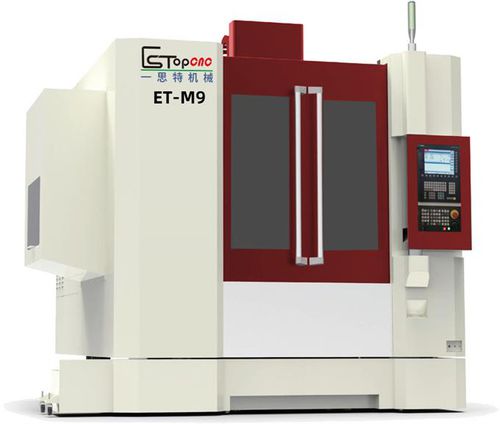

Обрабатывающий центр 3 оси ET-M9

вертикальныйBT 4024 инструмента

Наименование продукта
EsTop Фрезерный обрабатывающий центр M9 экономичный вариант

Основные технические параметры
Тип: M9
Ход - ось X (мм): 900
Ход - ось Y (мм): 600
Ход - ось Z (мм): 425
Расстояние от торца шпинделя до рабочей поверхности (мм): 195-620
Ширина прохода (мм): 1000
Максимальная высота (мм): 450
Параметры линейных рельсов (X/Y/Z, мм): 45/45/45
Параметры шарико-винтовой передачи (X/Y/Z, мм): 4010
Размер рабочего стола (мм): 940*600
Т-образный паз: 6-18/100
Макс. нагрузка на стол (кг): 700
Шпиндель (стандартная конфигурация): BT-40
Частота шпинделя (об/мин): 15000
Двигатель шпинделя (кВт): 9
ATC: 24 инструмента (опция; в M9 по умолчанию не установлено)
Скорость перемещения по осям X/Y/Z (м/мин): 30
Скорость подачи по осям X/Y/Z (м/мин): 12
Точность позиционирования (мм/мм): ±0,0025
Точность повторного позиционирования (мм/мм): ±0,0015
Масса станка (ок., кг): 8500
Потребляемая мощность (380V / 50 HZ, KVA): 30
Давление воздуха (bar): 6-8
Габаритные размеры (L*W*H, мм): 2600*2550*2800

Основные компоненты станка и стандартные принадлежности

• Система числового управления: Simens 828D
• Шарико-винтовая пара для трех осей: Japan NSK
• Линейные рельсы для трех осей: Germany INA
• Компоненты шпинделя: DM
• Подшипник шарико-винтовой передачи: Japan NSK
• Муфта: Germany R + W (гофрированного типа)
• Главный контактор: Schneider of France
• Основные пневматические элементы: Japan SMC
• Источник: Taiwan Ming wei
• Главный кабель: Taiwan Xinguang - oil prevention hotline
• Ложе станка: DM
• Расширяемая защитная крышка: Taiwan-funded

Примечания
По сравнению с H9, M9 — это экономичный вариант без пункта 13 и пункта 14. 24-позиционный магазин инструментов (ATC) доступен опционально и по умолчанию не устанавливается на M9.

Комплектация / стандартные принадлежности (Количество)

• Система продувки шпинделя: 1 комплект
• Система охлаждения инструмента: 1 комплект
• Полный защитный кожух: 1 комплект
• Система автоматической смазки: 1 комплект
• Рабочая лампа: 1 комплект
• Регулировка прокладок и болтов: 1 комплект
• Литая коробка: 1 комплект
• Водяной бак: 1 комплект
• Ящик для инструментов: 1 комплект
• Держатель инструмента + вытяжной штифт: 1 комплект
• Фиксирующее гнездо инструмента: 1 комплект

Технические характеристики

• Модель: M9
• Ход (X/Y/Z): 900 / 600 / 425 мм
• Тип шпинделя: BT-40
• Частота шпинделя: 15 000 rpm
• Двигатель шпинделя: 9 kW
• Рабочий стол: 940 x 600 mm
• Макс. нагрузка на стол: 700 kg
• Точность позиционирования: ±0,0025 mm
• Повторяемость: ±0,0015 mm
• Масса станка (ок.): 8 500 Kg
• Требования к питанию: 380V / 50Hz, ~30 KVA
• Давление воздуха: 6-8 bar
• Габариты (L*W*H): 2600 x 2550 x 2800 mm
• Линейные рельсы (X/Y/Z): 45 / 45 / 45 mm
• Шарико-винты (X/Y/Z): 4010
• ATC: 24 инструмента (опция)
