Обрабатывающий центр 3 оси ET-H6

вертикальныйHSK-E4020 инструментов

Продукт

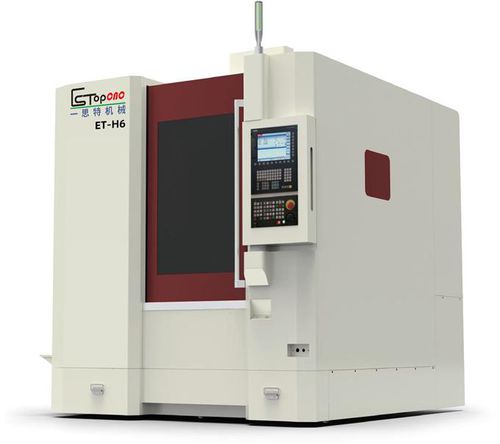

Фрезерный станок с ЧПУ ET-H6 высокой жесткости и высокой скорости для прецизионного фрезерования и чистовой обработки металлических деталей. Модель ET-H6 оснащена шпинделем HSK E40, 20-позиционным магазином инструментов и компактным размещением для промышленного производства.

Основные технические параметры

• Модель: ET-H6
• Ход (X / Y / Z): 600 / 500 / 350 мм
• Расстояние от торца шпинделя до рабочей поверхности: 120–470 мм
• Ширина портала: 780 мм — Макс. высота: 395 мм
• Линейные направляющие (X/Y/Z): INA 45 / 45 / 3590 мм
• ШВП (X/Y/Z): NSK 4010
• Размеры стола: 660 × 500 мм — T-образные пазы: 6-18/100
• Макс. нагрузка на стол: 400 кг
• Тип шпинделя: HSK E40 (электрический шпиндель Inner Tibet)
• Макс. частота шпинделя: 30 000 об/мин (опция 42 000 об/мин)
• Двигатель шпинделя: 11 кВт
• Автоматический сменщик инструмента (ATC): 20 поз.
• Ходовая скорость (X/Y/Z): 30 м/мин — Режущая подача: 12 м/мин
• Позиционирование: ±0,0025 мм — Повторяемость: ±0,0015 мм
• Вес станка (ок.): 6 500 кг
• Электропитание: 380V / 50Hz, 20 KVA
• Давление воздуха: 6–8 бар
• Габариты (Д × Ш × В): 2200 × 2390 × 2500 мм
• Система измерения инструмента: Renishaw — Линейные датчики: HEIDENHAIN

Основные компоненты станка и стандартные комплектующие

• Система ЧПУ: Siemens 828D
• ШВП по трём осям: Japan NSK
• Линейные направляющие по трём осям: Germany INA
• Компоненты шпинделя: DM
• Подшипники ШВП: Japan NSK
• Муфта: Germany R + W (гофрированного типа)
• Главный контактор: Schneider of France
• Основные пневматические элементы: Japan SMC
• Источник: Taiwan Ming wei
• Главный кабель: Taiwan Xinguang (маслостойкий)
• Станина: DM
• Расширяемый защитный кожух: Taiwan-funded
• Система измерения инструмента: Renishaw
• Линейные датчики (LS187C-1540-840-740): HEIDENHAIN

Стандартные аксессуары

• Система продувки шпинделя — 1 комплект
• Система охлаждения инструментов — 1 комплект
• Полный защитный кожух — 1 комплект
• Система автоматической смазки — 1 комплект
• Рабочее освещение — 1 комплект
• Регулировочные подушки и болты — 1 комплект
• Отливочная коробка — 1 комплект
• Водяной бак — 1 комплект
• Ящик для инструментов — 1 комплект
• Держатель инструмента + вытяжной штифт — 1 комплект
• Блокировка посадочного места инструмента — 1 комплект

Типичные области применения

• Изготовление прецизионных штампов и матриц
• Детали для автомобильной промышленности и трансмиссий
• Аэрокосмические компоненты, требующие высокой скорости и точности
• Финишная обработка промышленных деталей и мелкосерийное производство
