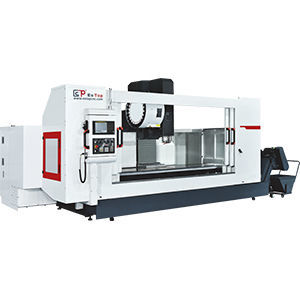

Обрабатывающий центр 3 оси ETH40-2500NCвертикальныйдля алюминияBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Обрабатываемое вещество
- для алюминия
- Передний конец шпинделя
- BT 40
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования, для сверления, для нарезания резьбы
- Другие характеристики
- диск
- Ход Х
2 500 mm
(98,43 in)- Ход Y
500 mm
(19,69 in)- Ход Z
500 mm, 700 mm
(19,69 in, 27,56 in)- Скорость вращения
12 000 rpm
(75 398 rad.min-1)- Мощность
7,5 kW
(10,2 hp)- Скорость подачи по оси X
250 mm/s
- Скорость подачи по оси Y
250 mm/s
- Скорость подачи по оси Z
0,25 m/s
(0,82 ft/s)- Точность позиционирования
0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)- Повторяемость
0,01 mm
(0,00039 in)- Время смены инструмента
2 s
- Общий вес
6 000 kg
(13 227,74 lb)- Габаритная длина
4 800 mm
(189 in)- Габаритная ширина
2 500 mm
(98,4 in)- Общая высота
2 750 mm
(108,3 in)
Описание
Обзор продукта
ETH40-2500NC — это комплексный обрабатывающий центр для профилей, предназначенный для точной обработки профилей и конструкционных деталей. Доступен с ходом Z 500 мм или 700 мм, подходит для фрезерования, сверления и нарезания резьбы в производственной среде.
Техническая таблица
Модель: ETH40-2500NC
Ход оси X: 2500 мм
Ход оси Y: 500 мм
Ход оси Z: 500 мм / 700 мм
Частота вращения шпинделя: 12 000 об/мин
Конус шпинделя: BT40, ⌀120 мм (наружный диаметр)
Тип магазина инструментов: дисковый
Вместимость магазина: 24 шт.
Время смены инструмента: 2 с
Скорость перемещения X: 60 м/мин
Скорость перемещения Y: 28 м/мин
Скорость перемещения Z: 28 м/мин
Скорость подачи при резке (X/Y/Z): 15 000 мм/мин
Система управления: FANUC / MITSUBISHI
Мотор шпинделя: 7,5 кВт
Моторы осей X/Y/Z: 3,0 / 3,0 / 3,0 кВт
Смазка: автоматическая смазка
Охлаждение: охлаждение с распылением воды
Точность позиционирования по X: 0,05 мм
Точность позиционирования по Y/Z: 0,02 мм
Повторяемость позиционирования: 0,01 мм
Требования к сжатому воздуху: 0,6–0,9 МПа
Общая высота: 2750 мм
Площадь основания: 4800 мм x 2500 мм
Примерный вес: 6000 кг
Ключевые характеристики
Применение
Применяется для обработки профилей в промышленном производстве: алюминиевые и металлические профили, рамы для окон и дверей, перила, конструкционные профили и другие профильные компоненты.
Опции и управление
Опции управления: FANUC или MITSUBISHI. Ход Z настраиваемый (500 мм или 700 мм). Дисковый магазин на 24 позиции. Включены автоматическая смазка и охлаждение распылением воды.
ETH40-2500NC — это комплексный обрабатывающий центр для профилей, предназначенный для точной обработки профилей и конструкционных деталей. Доступен с ходом Z 500 мм или 700 мм, подходит для фрезерования, сверления и нарезания резьбы в производственной среде.
Техническая таблица
Модель: ETH40-2500NC
Ход оси X: 2500 мм
Ход оси Y: 500 мм
Ход оси Z: 500 мм / 700 мм
Частота вращения шпинделя: 12 000 об/мин
Конус шпинделя: BT40, ⌀120 мм (наружный диаметр)
Тип магазина инструментов: дисковый
Вместимость магазина: 24 шт.
Время смены инструмента: 2 с
Скорость перемещения X: 60 м/мин
Скорость перемещения Y: 28 м/мин
Скорость перемещения Z: 28 м/мин
Скорость подачи при резке (X/Y/Z): 15 000 мм/мин
Система управления: FANUC / MITSUBISHI
Мотор шпинделя: 7,5 кВт
Моторы осей X/Y/Z: 3,0 / 3,0 / 3,0 кВт
Смазка: автоматическая смазка
Охлаждение: охлаждение с распылением воды
Точность позиционирования по X: 0,05 мм
Точность позиционирования по Y/Z: 0,02 мм
Повторяемость позиционирования: 0,01 мм
Требования к сжатому воздуху: 0,6–0,9 МПа
Общая высота: 2750 мм
Площадь основания: 4800 мм x 2500 мм
Примерный вес: 6000 кг
Ключевые характеристики
- Модель: ETH40-2500NC
- Ход X: 2500 мм
- Ход Y: 500 мм
- Ход Z: 500 мм или 700 мм
- Частота вращения шпинделя: 12 000 об/мин
- Конус шпинделя: BT40, наружный диаметр 120 мм
- Тип магазина: дисковый
- Вместимость магазина: 24 шт.
- Время смены инструмента: 2 с
- Скорость перемещения X: 60 м/мин
- Скорость перемещения Y: 28 м/мин
- Скорость перемещения Z: 28 м/мин
- Подача при резке (X/Y/Z): 15 000 мм/мин
- Система управления: FANUC или MITSUBISHI
- Мощность шпинделя: 7,5 кВт
- Моторы осей X/Y/Z: 3,0 / 3,0 / 3,0 кВт
- Смазка: автоматическая
- Охлаждение: распыление воды
- Точность по X: 0,05 мм
- Точность по Y/Z: 0,02 мм
- Повторяемость: 0,01 мм
- Сжатый воздух: 0,6–0,9 МПа
- Общая высота: 2750 мм
- Площадь основания: 4800 мм x 2500 мм
- Примерный вес: 6000 кг
Применение
Применяется для обработки профилей в промышленном производстве: алюминиевые и металлические профили, рамы для окон и дверей, перила, конструкционные профили и другие профильные компоненты.
Опции и управление
Опции управления: FANUC или MITSUBISHI. Ход Z настраиваемый (500 мм или 700 мм). Дисковый магазин на 24 позиции. Включены автоматическая смазка и охлаждение распылением воды.
