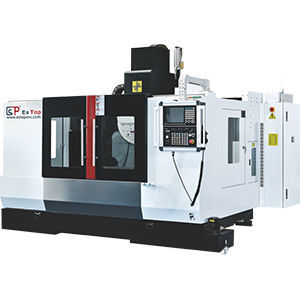

Обрабатывающий центр 3 оси ETJ30-2012NC

вертикальныйдля алюминиядля легкого сплава

Общее описание
Комплексный станок для обработки профилей ETJ30-2012NC предназначен для точного механического обработки экструдированных профилей. Он сочетает длинные хода по X/Y, высокооборотный шпиндель и индексируемый магазин инструментов для сверления, фрезерования и контурной обработки в промышленном производстве.

Основные технические данные

• Обозначение модели: ej30-2012 (ETJ30-2012NC)
• Ход по оси X: 2000 мм
• Ход по оси Y: 1200 мм
• Ход по оси Z: 500 мм
• Частота вращения шпинделя: 20 000 об/мин
• Конус шпинделя: BT30 φ100 мм (наружный диаметр)
• Форма магазина: Flying saucer
• Вместимость магазина: 16 шт.
• Время смены инструмента: 2 с
• Быстрое перемещение X/Y/Z: 30 м/мин
• Подача резания X/Y/Z: 20 000 мм/мин
• Система управления: SYNTEC

Приводы, моторы и системы

• Шпиндельный мотор: 5,5 кВт
• Моторы осей X/Y/Z: 1,8 / 3,0 / 1,8 кВт
• Система смазки: автоматическая смазка
• Система охлаждения: водяное распылительное охлаждение

Точность и характеристики

• Позиционирование по оси X: 0,02 мм
• Позиционирование по осям Y/Z: 0,02 мм
• Повторяемость позиционирования: 0,01 мм
• Подходит для высокоскоростного контурного фрезерования и повторяющихся операций по профилям

Монтаж и требования

• Требуемое давление воздуха: 0,6 MPa – 0,9 MPa
• Общая высота: 2800 мм
• Занимаемая площадь: 3500 × 2800 мм
• Масса: прибл. 9500 кг

Типичные области применения

• Обработка алюминиевых и легкосплавных профилей
• Оконные и дверные рамы, фасадные профили, конструкционные профили
• Серийное производство и партия изделий из профилей

Опции и модификации

• Специальные оснастки и инструменты по запросу
• Интерфейсы автоматизации, системы подачи/выгрузки и расширенные пакеты управления доступны как опции
