Обрабатывающий центр 3 оси ETV20/V25
вертикальныйBT 4024 инструмента

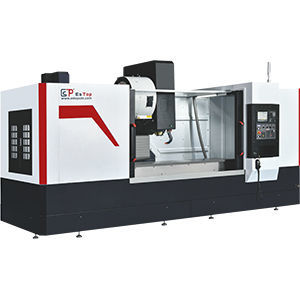

Обрабатывающий центр 3 оси - ETV20/V25 - ESTOPCNC - вертикальный / BT 40 / 24 инструмента
Обрабатывающий центр 3 оси - ETV20/V25 - ESTOPCNC - вертикальный / BT 40 / 24 инструмента
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Передний конец шпинделя
BT 40
Количество инструментов
24 инструмента
Применение
для профильных элементов
Другие характеристики
диск
Ход Х

2 000 mm, 2 500 mm
(78,74 in, 98,43 in)

Ход Y

600 mm, 700 mm
(23,62 in, 27,56 in)

Ход Z

600 mm
(23,62 in)

Скорость вращения

12 000 rpm
(75 398 rad.min-1)

Мощность

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Точность позиционирования

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Повторяемость

0,01 mm
(0,00039 in)

Время смены инструмента

2 s

Общий вес

7 000 kg, 10 000 kg
(15 432,36 lb, 22 046,23 lb)

Габаритная длина

6 000 mm
(236,2 in)

Габаритная ширина

2 300 mm
(90,6 in)

Общая высота

3 000 mm
(118,1 in)

Описание

Обзор
Центр комплексной обработки профилей

Основные характеристики (таблица)
Ход по оси X: 2000mm/2500mm
Ход по оси Y: 600mm/650mm/700mm
Ход по оси Z: 600mm
Скорость шпинделя: 12000rpm
Конусное отверстие шпинделя: BT40 φ140mm (наружный диаметр)
Тип магазина инструментов: дисковый
Вместимость магазина: 24 шт
Время смены инструмента: 2 с
Скорость перемещения по осям X/Y/Z: 48 m/min
Скорость подачи при обработке X/Y/Z: 15000 mm/min
Система управления: FANUC / MITSUBISHI
Двигатель шпинделя: 7.5 kW / 11 kW
Двигатели осей X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
Система смазки: автоматическая смазка
Система охлаждения: водяное распылительное охлаждение
Точность позиционирования по оси X: 0.03mm
Точность позиционирования по осям Y/Z: 0.02mm
Повторяемая точность: 0.01mm
Требуемое давление: 0.6 Mpa - 0.9 Mpa
Высота: 3000mm
Площадь размещения: 6000*2300mm
Вес: примерно 7000 KG / примерно 10000 KG

Примечания
Дисковый магазин инструментов; вместимость 24 инструмента; быстрый сменщик инструмента (2 с); доступно с системами управления FANUC или MITSUBISHI; варианты шпинделя и мощности двигателей указаны выше.

Технические характеристики
  • Ход по оси X: 2000mm/2500mm
  • Ход по оси Y: 600mm/650mm/700mm
  • Ход по оси Z: 600mm
  • Скорость шпинделя: 12000rpm
  • Конусное отверстие шпинделя: BT40 φ140mm (наружный диаметр)
  • Тип магазина инструментов: дисковый
  • Вместимость магазина: 24 шт
  • Время смены инструмента: 2 с
  • Скорость перемещения осей X/Y/Z: 48 m/min
  • Скорость подачи при обработке X/Y/Z: 15000 mm/min
  • Система управления: FANUC / MITSUBISHI
  • Двигатель шпинделя: 7.5 kW / 11 kW
  • Двигатели осей X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
  • Система смазки: автоматическая смазка
  • Система охлаждения: водяное распылительное охлаждение
  • Точность позиционирования по оси X: 0.03mm
  • Точность позиционирования по осям Y/Z: 0.02mm
  • Повторяемая точность: 0.01mm
  • Требуемое давление: 0.6 Mpa - 0.9 Mpa
  • Высота: 3000mm
  • Площадь размещения: 6000*2300mm
  • Вес: примерно 7000 KG / примерно 10000 KG

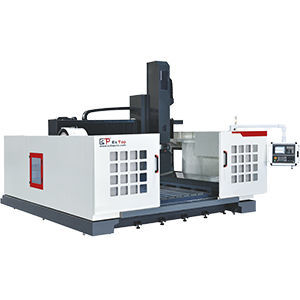

Другие изделия ESTOPCNC
