Обрабатывающий центр 3 оси ETH40 series
вертикальныйдля алюминиядля цветных металлов

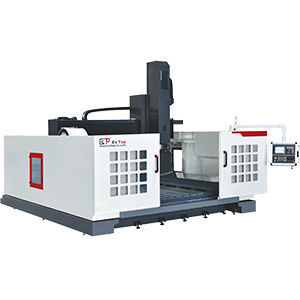

Обрабатывающий центр 3 оси - ETH40 series - ESTOPCNC - вертикальный / для алюминия / для цветных металлов
Обрабатывающий центр 3 оси - ETH40 series - ESTOPCNC - вертикальный / для алюминия / для цветных металлов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Обрабатываемое вещество
для алюминия, для цветных металлов
Структура
с неподвижной стойкой
Передний конец шпинделя
BT 40
Количество инструментов
24 инструмента
Сопутствующие функции
для фрезерования, для сверления, для нарезания резьбы
Ход Х

2 500 mm, 3 000 mm
(98,43 in, 118,11 in)

Ход Y

1 800 mm, 2 000 mm
(70,87 in, 78,74 in)

Ход Z

600 mm, 800 mm
(23,62 in, 31,5 in)

Скорость вращения

12 000 rpm
(75 398 rad.min-1)

Мощность

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Точность позиционирования

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Повторяемость

0,01 mm
(0,00039 in)

Время смены инструмента

2 s

Общий вес

12 000 kg, 16 000 kg
(26 455,47 lb, 35 273,96 lb)

Габаритная длина

4 800 mm, 6 100 mm
(189 in, 240,2 in)

Габаритная ширина

4 300 mm, 5 100 mm
(169,3 in, 200,8 in)

Общая высота

3 500 mm, 3 700 mm
(137,8 in, 145,7 in)

Описание

Продукт
Комбинированный центр обработки профилей, разработанный для высокоточной обработки алюминиевых и цветных профилей для окон, дверей и промышленных рам. Модульная серия ETH40 доступна в двух конфигурациях стола (2518NC / 3020NC) с несколькими вариантами ходов по осям X/Y/Z. ЧПУ SIEMENS обеспечивает программируемые многоосевые операции сверления, фрезерования и чистовой обработки.

Технические характеристики (таблица)
Модель: ETH40-2518NC / ETH40-3020NC
Ход по оси X: 3000 mm / 2500 mm
Ход по оси Y: 2000 mm / 1800 mm
Ход по оси Z: 800 mm / 600 mm
Частота шпинделя: 12000 об/мин
Конус шпинделя / наружный диаметр: BT40 Φ150 mm / BT40 Φ120 mm
Инструментальный магазин: дисковый тип, 24 инструмента
Время смены инструмента: 2 s
Скорости быстрого перемещения X/Y/Z: 40 m/min / 50 m/min / 20 m/min
Скорость подачи резания (X/Y/Z): 15000 mm/min
Система управления: SIEMENS
Двигатель шпинделя: 11 kW / 7.5 kW
Двигатели осей (X/Y/Z): (3.14+3.14) kW / 3.14 kW / 3.14 kW
Смазка: автоматическая смазка
Охлаждение: водяное распыление
Точность позиционирования X: 0.05 mm; Y/Z: 0.02 mm; Повторяемость: 0.01 mm
Сжатый воздух: 0.6–0.9 MPa
Высота: 3700 mm / 3500 mm
Площадь установки (примерно): 6100 × 4300 mm / 4800 × 5100 mm
Вес (примерно): 16000 kg / 12000 kg

Ключевые особенности
  • Семейство ETH40 с двумя вариантами длины стола
  • Несколько конфигураций ходов X/Y/Z для различных размеров профилей
  • Шпиндель BT40 12000 об/мин с двумя вариантами наружного диаметра
  • Дисковый магазин на 24 позиции, смена инструмента за 2 s
  • Высокие скорости быстрого перемещения и подачи для производительности
  • ЧПУ SIEMENS для гибких многоосевых программ
  • Выбор мощности шпинделя: 11 kW или 7.5 kW
  • Конфигурация приводов осей: (3.14+3.14) / 3.14 / 3.14 kW
  • Автоматическая смазка и водяное распылительное охлаждение
  • Точное позиционирование и высокая повторяемость
  • Требование по сжатому воздуху: 0.6–0.9 MPa
  • Варианты габаритов и веса для адаптации к производственным площадкам
