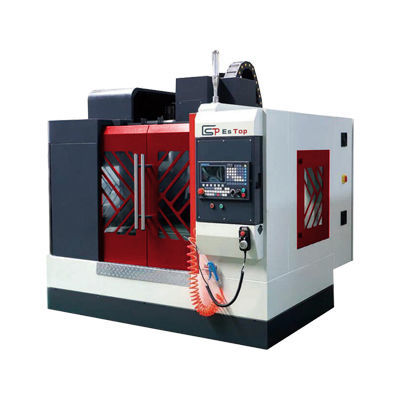

Обрабатывающий центр 3 оси VMC-1580NCGвертикальныйBT 5024 инструмента
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 50
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования
- Применение
- для автомобильной промышленности, для авиационно-космической промышленности, для форм
- Ход Х
1 500 mm
(59,06 in)- Ход Y
800 mm
(31,5 in)- Ход Z
700 mm
(27,56 in)- Скорость вращения
6 000 rpm
(37 699 rad.min-1)- Мощность
25 kW
(33,99 hp)- Максимальная высота заготовки
МАКС.: 830 mm
(33 in)МИН.: 130 mm
(5 in)- Грузоподъемность стола
2 000 kg
(4 409 lb)- Точность позиционирования
0,015 mm
(0,00059 in)- Повторяемость
0,01 mm
(0,00039 in)- Общий вес
13 500 kg
(29 762,41 lb)- Габаритная длина
4 800 mm
(189 in)- Габаритная ширина
3 500 mm
(137,8 in)- Общая высота
3 300 mm
(129,9 in)
Описание
Общее описание
ES-TOP VMC-1580NCG — вертикальный обрабатывающий центр с высоким крутящим моментом (редуктор BT50) для тяжёлого фрезерования и обработки крупных деталей, ход по осям 1500×800×700 мм, максимальная нагрузка стола 2000 кг.
Основные технические параметры
Основная комплектация машины
Области применения
ES-TOP VMC-1580NCG — вертикальный обрабатывающий центр с высоким крутящим моментом (редуктор BT50) для тяжёлого фрезерования и обработки крупных деталей, ход по осям 1500×800×700 мм, максимальная нагрузка стола 2000 кг.
Основные технические параметры
- Модель: VMC-1580NC (редуктор) / семейство VMC-1580NCG
- Ходы (X/Y/Z): 1500 / 800 / 700 мм
- Расстояние от носка шпинделя до стола: 130–830 мм
- Размер рабочего стола: 1700 × 800 мм; T-слоты: 5 × 18 × 135 мм
- Максимальная грузоподъёмность стола: 2000 кг
- Шпиндель: BT50-Φ150; скорость: 6000 об/мин; передаточные числа редуктора низкое 1:3.6 / высокое 1:1.2
- Быстрая подача X/Y/Z: 12 / 12 / 12 м/мин; режим резания: 1–10 м/мин
- Двигатели: шпиндель 15/18,5 кВт; серво X/Y/Z: 3,0 / 4,0 / 4,0 кВт
- Точность позиционирования: ±0,015 мм; повторяемость: ±0,01 мм
- Требуемая мощность: 25 кВт; сжатый воздух: 6–8 МПа
- Габариты (Д×Ш×В): 4800 × 3500 × 3300 мм; масса: 13 500 кг
Основная комплектация машины
- Портабельный блок управления (пульт-пендант): 1 шт.
- Система автоматической смазки: 1 шт.
- Светодиодный сигнальный фонарь: 1 шт.
- Устройство продувки шпинделя: 1 шт.
- Воздушная завеса защиты: 1 шт.
- Рабочий свет/фонарик: 1 шт.
- Прилагаемые аксессуары: 1 комплект
- Техническая документация: 1 комплект
- CNC FANUC 0i-MF Plus(5): 1 шт.
- Автоматический сменщик инструмента (BT50-24T): 1 шт.
Области применения
- Тяжёлое фрезерование и обработка крупногабаритных деталей
- Изготовление штампов и пресс-форм
- Обработка конструктивных деталей для автопрома и авиации
- Общие задачи механической обработки в тяжёлой промышленности
