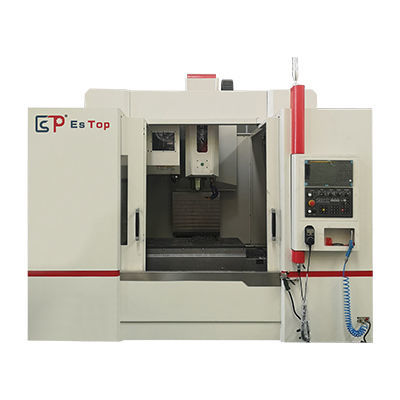

Обрабатывающий центр 3 оси VMC-1270NC

вертикальныйBT 4024 инструмента

Обзор
Высокоскоростной 3‑осевой CNC вертикальный обрабатывающий центр для широкого спектра фрезерных, сверлильных и резьбонарезных операций. Подходит для серийного производства и гибкой обработки деталей с крупной столовой площадью и высокой грузоподъёмностью.

Стандартная спецификация
Ходы (X/Y/Z): 1200/700/670 мм
Расстояние от оси шпинделя до направляющей поверхности колонны: 827 мм
Расстояние от торца шпинделя до поверхности стола: 150–820 мм
Размер рабочего стола: 1400×700 мм
Максимальная нагрузка на стол: 1000 кг
T-образные пазы: 5×18×150
Частота вращения шпинделя: 10000 об/мин
Хвостовик шпинделя: BT40
Мощность шпиндельного двигателя: 11/15 кВт
Скорость быстрого перемещения (X/Y/Z): 30/30/30 м/мин
Скорость подачи (быстрая): 10/10/10 м/мин
Емкость магазина инструментов: 24 инструмента
Макс диаметр/длина/вес инструмента: Ø75 мм / 300 мм / 7 кг
Макс диаметр инструмента (полный/пустой): 75/150 мм
Метод выбора инструмента: any/sequence
Время смены инструмента: 1.8 с
Точность позиционирования (X/Y/Z): 0.010 мм
Точность повторного позиционирования (X/Y/Z): 0.006 мм
Требования к воздуху: 280 L/min при 6–8 bar
Общая электрическая мощность: 35 KVA
Объем бака для воды: 420 L
Габариты станка (X×Y×Z): 3710×3170×2810 мм
Масса станка: 8800 кг

Основная комплектация
1. CNC система Mitsubishi M80B — Количество: 1
2. Портативный блок управления — Количество: 1
3. Дисковый магазин инструментов (24 позиции) — Количество: 1
4. Система автоматической смазки — Количество: 1
5. Светодиодный сигнальный маячок — Количество: 1
6. Устройство продувки шпинделя — Количество: 1
7. Воздушная завеса защиты — Количество: 1
8. Фонарик — Количество: 1
9. Комплектующие в комплекте — Количество: 1

Технические характеристики

• Модель: VMC-1270NC
• Бренд: ES-TOP CNC
• Ходы 3 оси (X/Y/Z): 1200/700/670 мм
• Расстояние оси шпинделя до направляющей поверхности колонны: 827 мм
• Торец шпинделя до поверхности стола: 150–820 мм
• Размеры рабочего стола: 1400×700 мм
• Макс нагрузка на стол: 1000 кг
• T-образные пазы: 5×18×150
• Частота вращения шпинделя: 10000 об/мин
• Хвостовик шпинделя: BT40
• Мощность шпиндельного двигателя: 11/15 кВт
• Скорость быстрого перемещения (X/Y/Z): 30/30/30 м/мин
• Скорость подачи (быстрая): 10/10/10 м/мин
• Емкость магазина инструментов: 24 инструмента
• Макс диаметр/длина/вес инструмента: Ø75 мм / 300 мм / 7 кг
• Макс диаметр инструмента (полный/пустой): 75/150 мм
• Время смены инструмента: 1.8 с
• Точность позиционирования (X/Y/Z): 0.010 мм
• Точность повторного позиционирования (X/Y/Z): 0.006 мм
• Требования к воздуху: 280 L/min при 6–8 bar
• Общая электрическая мощность: 35 KVA
• Объем бака для воды: 420 L
• Габариты станка (X×Y×Z): 3710×3170×2810 мм
• Масса станка: 8800 кг
