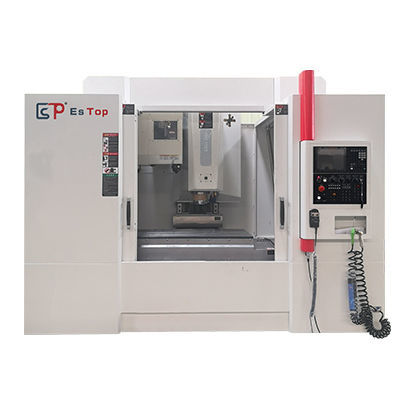

Обрабатывающий центр 3 оси VMC-1370NC

вертикальныйBT 4024 инструмента

Обзор продукта
VMC-1370NC — это CNC вертикальный фрезерный центр, предназначенный для обработки крупногабаритных деталей, с ходами по осям X/Y/Z 1300/700/670 мм. Оснащён шпинделем BT40 до 10000 об/мин, столом 1400×700 мм (макс. нагрузка 1000 кг) и дисковым магазином на 24 инструмента.

Технические характеристики

• Ходы по трём осям (X/Y/Z): 1300 / 700 / 670 мм
• Расстояние от центра шпинделя до направляющей поверхности колонны: 827 мм
• Расстояние от носка шпинделя до поверхности стола: 150–820 мм
• Размер стола: 1400 × 700 мм
• Макс. нагрузка на стол: 1000 кг
• T-образные пазы: 5 × 18 × 150
• Частота вращения шпинделя: 10000 об/мин
• Конус шпинделя: BT40
• Мощность шпиндельного двигателя: 11 / 15 kW
• Скорость быстрого перемещения (X/Y/Z): 30 / 30 / 30 m/min
• Скорость быстрого подачи: 10 / 10 / 10 m/min
• Ёмкость магазина инструментов: 24 инструмента
• Макс. диаметр/длина/вес инструмента: Ø75 мм / 300 мм / 7 кг
• Макс. диаметр инструмента (полный/пустой): 75 / 150 мм
• Время смены инструмента: 1,8 с
• Точность позиционирования (X/Y/Z): 0,01 мм
• Точность повторного позиционирования (X/Y/Z): 0,006 мм
• Источник воздуха: 280 L/min при 6–8 bar
• Общая электрическая мощность: 35 KVA
• Объём бака охлаждающей жидкости: 430 L
• Габариты станка (X×Y×Z): 3820 × 3170 × 2800 мм
• Масса станка: 9500 кг

Основная комплектация

• CNC-система Mitsubishi M80B
• Портативный блок управления
• Дисковый магазин инструментов, 24 места
• Автоматическая смазочная система
• Светодиодный сигнальный фонарь
• Устройство продувки шпинделя
• Защитная воздушная завеса
• Рабочий свет
• Прилагаемые аксессуары

Примечания

• Общая электрическая мощность: 35 KVA; бак охлаждающей жидкости: 430 L; масса и габариты указаны выше
• Выбор инструмента: any/sequence. Время смены инструмента: 1,8 с.
• Опции и индивидуальные конфигурации доступны по запросу
