Обрабатывающий центр ЧПУ 3 оси VMC-1165NC
вертикальныйBT 4024 инструмента

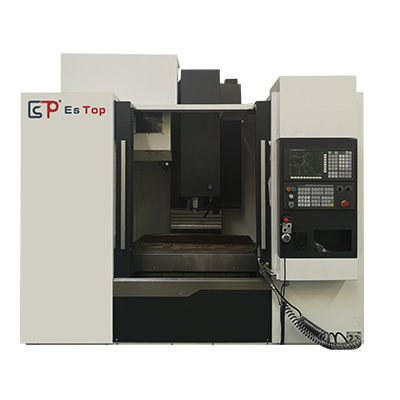

Обрабатывающий центр ЧПУ 3 оси - VMC-1165NC - ESTOPCNC - вертикальный / BT 40 / 24 инструмента
Обрабатывающий центр ЧПУ 3 оси - VMC-1165NC - ESTOPCNC - вертикальный / BT 40 / 24 инструмента
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Передний конец шпинделя
BT 40
Количество инструментов
24 инструмента
Сопутствующие функции
для фрезерования, для сверления, для нарезания резьбы
Применение
для автомобильной промышленности, для изготовления штампов и пресс-форм
Другие характеристики
диск
Ход Х

1 100 mm
(43,31 in)

Ход Y

650 mm
(25,59 in)

Ход Z

600 mm
(23,62 in)

Скорость вращения

10 000 rpm
(62 832 rad.min-1)

Мощность

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Грузоподъемность стола

800 kg
(1 764 lb)

Вес инструментов (макс)

7 kg
(15,4 lb)

Точность позиционирования

0,01 mm
(0,00039 in)

Повторяемость

0,006 mm
(0,00024 in)

Время смены инструмента

1,8 s

Общий вес

6 700 kg
(14 770,97 lb)

Габаритная длина

2 900 mm
(114,2 in)

Габаритная ширина

3 000 mm
(118,1 in)

Общая высота

3 000 mm
(118,1 in)

Описание

Обзор продукта
Вертикальный обрабатывающий центр с ЧПУ VMC-1165NC: перемещения X/Y/Z — 1100/650/600 мм, шпиндель BT40 до 10000 об/мин, мощность шпинделя 11 или 15 кВт. Оснащён столом 1200 × 600 мм (макс. нагрузка 800 кг) и 24-позиционным дисковым магазином, предназначен для средних и крупных заготовок и серийного производства с требованием повторяемой точности и быстрого смены инструмента.

Ключевые характеристики
  • Модель: VMC-1165NC
  • Перемещения (X / Y / Z): 1100 мм / 650 мм / 600 мм
  • Расстояние от центра шпинделя до направляющей колонны: 745 мм
  • Расстояние от носка шпинделя до стола: 125 ~ 725 мм
  • Скорость шпинделя: 10000 об/мин
  • Конус шпинделя: BT40
  • Мощность шпинделя: 11 / 15 кВт
  • Размер стола: 1200 × 600 мм
  • Макс. нагрузка на стол: 800 кг
  • T-образные пазы: 5 × 18 × 110 мм
  • Вместимость магазина инструмента: 24 инструмента (дисковый)
  • Макс. диаметр/длина/вес инструмента: Ø75 мм / 300 мм / 7 кг
  • Макс. диаметр инструмента (полный/пустой): 75 / 150 мм
  • Время смены инструмента: 1,8 с
  • Ходовые скорости (X/Y/Z): 30 / 30 / 30 м/мин
  • Скорость подачи (X/Y/Z): 10 / 10 / 10 м/мин
  • Позиционная точность (X/Y/Z): 0,010 мм
  • Точность повторного позиционирования (X/Y/Z): 0,006 мм
  • Потребление/давление воздуха: 280 L/min, 6~8 bar
  • Общая электрическая мощность: 30 KVA
  • Ёмкость бака СОЖ: 420 L
  • Габариты станка (Д×Ш×В): 2900 × 3000 × 3000 мм
  • Масса станка: 6700 кг


Основная комплектация
  • CNC-система Mitsubishi M80B — Количество: 1
  • Ручной пульт оператора — Количество: 1
  • Дисковый магазин инструментов (24 шт.) — Количество: 1
  • Система автоматической смазки — Количество: 1
  • Светодиодный сигнальный маяк — Количество: 1
  • Устройство продувки шпинделя — Количество: 1
  • Защита «воздушная занавесь» — Количество: 1
  • Рабочий фонарь — Количество: 1
  • Комплект прилагаемых аксессуаров — Количество: 1


Области применения и эксплуатационные замечания
  • Подходит для фрезерования, сверления и нарезания резьбы средних и крупных деталей в автомобилестроении, изготовлении пресс-форм, общем машиностроении и промышленном производстве.
  • 24-позиционный магазин и 1,8 с время смены инструмента сокращают непроизводительные операции при серийной обработке.
  • Высокая скорость быстрого перемещения 30 м/мин и опции шпинделя обеспечивают эффективные циклы черновой и чистовой обработки.
  • Бак охлаждающей жидкости 420 L и автоматическая смазка облегчают непрерывную работу и планирование обслуживания.
