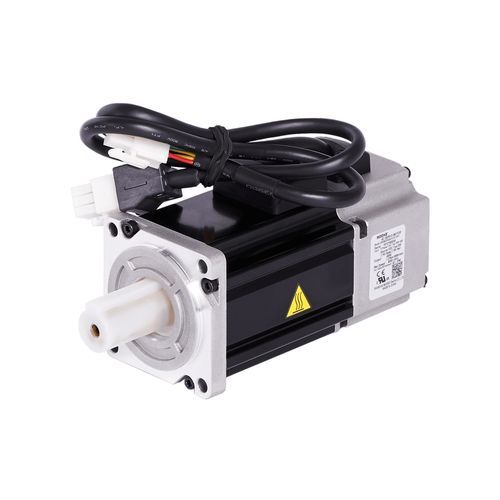

Серводвигатель AC EWML series

с тормозомкомпактныйIP65

Продукт
Серия сервомоторов низкой инерции EWML, доступная в трёх размерах фланца и мощностях для компактных приводных применений.

Обзор
Сервомоторы EWML имеют простую конструкцию и опцию тормоза, что обеспечивает экономичную интеграцию с распространёнными редукторами. Стандартно оснащены инкрементальным энкодером и рассчитаны на степень защиты IP65 для ограниченных промышленных условий.

Особенности

• Интегрированы в MINIECO с питанием 230 Vac
• Три размера: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Стандартный инкрементальный энкодер 2500i
• Степень защиты IP65

Техническая таблица
МОДЕЛИ: EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
Номинальная выходная мощность: 100 W | 400 W | 750 W
Номинальная скорость: 3000 rpm (все модели)
Макс. механическая скорость: 6000 rpm (все модели)
Номинальный момент: 0,32 Nm | 1,27 Nm | 2,4 Nm
Пиковый момент: 0,93 Nm | 3,8 Nm | 6,9 Nm
Инерция: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm²
Фланец: 40 mm | 60 mm | 80 mm
Длина: 109 mm | 125 mm | 131 mm
Размеры [Фланец / Межосевое / Центровка] (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
Размеры вала [D x L] (mm): 8 x 25 | 14 x 30 | 19 x 40
Масса двигателя: 0,55 kg | 1,4 kg | 2,6 kg
Рабочая температура: 0°C до 40°C
Температура хранения: -20°C до 80°C
Влажность (эксплуатация и хранение): 10 до 85 % отн. влажности или меньше
Максимальная высота: ниже 1000 м
Вибрация: 49 m/s²
Полюса ротора: 8
Класс изоляции: B (130°C)
Степень защиты корпуса: IP65

Технические характеристики

• Серия / Модели: Серия EWML — EWML2040EDx00, EWML2060EDx00, EWML2080EDx00
• Номинальная мощность: 100 W (EWML2040), 400 W (EWML2060), 750 W (EWML2080)
• Номинальная скорость: 3000 rpm (все модели)
• Максимальная механическая скорость: 6000 rpm (все модели)
• Номинальный момент: 0,32 Nm | 1,27 Nm | 2,4 Nm (по модели)
• Пиковый момент: 0,93 Nm | 3,8 Nm | 6,9 Nm (по модели)
• Полюса ротора: 8
• Инерция: 0,0428 kg·cm² | 0,272 kg·cm² | 0,89 kg·cm² (по модели)
• Размеры фланца: 40 mm | 60 mm | 80 mm
• Общая длина: 109 mm | 125 mm | 131 mm (по модели)
• Размеры (Фланец / Межосевое / Центровка) (mm): F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
• Размеры вала [D x L] (mm): 8 x 25 | 14 x 30 | 19 x 40 (по модели)
• Масса двигателя: 0,55 kg | 1,4 kg | 2,6 kg (по модели)
• Стандартный энкодер: Инкрементальный энкодер 2500i
• Защита / Степень корпуса: IP65
• Класс изоляции: B (130°C)
• Диапазон рабочей температуры: 0°C до 40°C
• Диапазон температуры хранения: -20°C до 80°C
• Влажность (эксплуатация и хранение): 10 до 85 % отн. влажности или меньше
• Рекомендуемая макс. высота: ниже 1000 м
• Устойчивость к вибрациям: 49 m/s²
• Интеграция: Интегрированы в MINIECO с питанием 230 Vac
