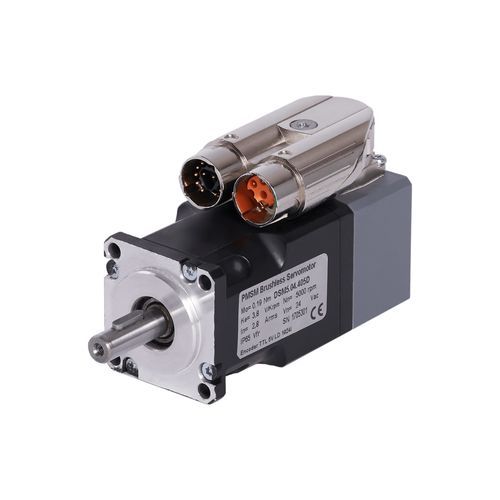

Бесщеточный серводвигатель 9MDSM5 series

с тормозомс кодирующим устройствомIP55

Краткое описание
Синхронный бесщеточный серводвигатель серии 9MDSM5, предназначенный для высокопроизводительных серво-приложений. Низкий коггинг и малая пульсация крутящего момента благодаря 8-полюсной конструкции, синусоидальной ЭДС и редкоземельным магнитам высокой температуры. Диапазон крутящих моментов охватывает лёгкие и средние приложения (примерно 0,18–200 Нм в зависимости от варианта). Датчики обратной связи: резольвер, инкрементальные/абсолютные энкодеры и Hiperface DSL для одно-проводных решений. Опционально тормоз удержания; температурный контроль двигателя — PTC или PT1000.

Ключевые характеристики

• Спроектирован для допустимости высоких токовых перегрузок
• Широкий диапазон крутящих моментов: ≈ 0,18–200 Нм (в зависимости от варианта)
• Варианты подключения: стандартный вывод кабеля или разъёмы M15–M40
• Обратная связь: резольвер, инкрементальные/абсолютные энкодеры, Hiperface DSL
• Опциональный тормоз удержания
• Контроль температуры: PTC или PT1000
• Редкоземельные магниты высокой температуры; синусоидальная ЭДС; 8-полюсная конструкция
• Интегрированная термозащита
• Уровни защиты: общая информация — IP55; в таблицах по вариантам — IP64
• Стандарты и сертификаты: CE, соответствующие EN-стандарты и UL при необходимости

Технические варианты (сводка по группам)

• 9MDSM504xx – 9MDSM505xx: удерживающий момент 0,19–0,38 Нм; пиковый момент до 1,3 Нм; масса 0,53–0,68 кг; макс. скорости до 8 500 об/мин (механически); защита IP64.
• 9MDSM521xx – 9MDSM522xx: удерживающий момент 0,7–1,4 Нм; пиковый момент до 4,9 Нм; масса 1,2–1,7 кг; скорости до 8 000 об/мин; защита IP64.
• 9MDSM531xx – 9MDSM532xx: удерживающий момент 1,5–2,9 Нм; пиковый момент до 10 Нм; масса 2,4–3,5 кг; скорости до 7 000 об/мин; защита IP64.
• 9MDSM533xx – 9MDSM534xx: удерживающий момент 4,2–5,3 Нм; пиковый момент до 18 Нм; масса 4,6–5,7 кг; защита IP64; скорости зависят от варианта.
• 9MDSM543xx: удерживающий момент 11,3 Нм; пиковый момент до 40 Нм; масса ≈11,4 кг; защита IP64.
• 9MDSM551xx – 9MDSM552xx: удерживающий момент 10–19 Нм; пиковый момент до 65 Нм; масса 11–16 кг; защита IP64.
• 9MDSM553xx – 9MDSM554xx: удерживающий момент 27–35 Нм; пиковый момент до 119 Нм; масса 21–26 кг; защита IP64.
• 9MDSM561xx – 9MDSM562xx: удерживающий момент 15–28 Нм; пиковый момент до 72 Нм; масса 17–23 кг; защита IP64.
• 9MDSM563xx – 9MDSM564xx: удерживающий момент 50–70 Нм; пиковый момент до 184 Нм; масса 36–50 кг; защита IP64.

Соответствие и эксплуатационные данные

• Температура эксплуатации: 0 … 40 °C (дерейтинг 1 %/K в диапазоне 40–50 °C)
• Температура хранения: −25 … +70 °C
• Влажность: 5 %–95 % без конденсации
• Высота над уровнем моря: до 1 000 м
• Классы защиты: IP55 (общая информация) и IP64 (таблицы по вариантам)
• Сертификации: 2014/35/UE, 2014/30/UE, 2011/65/UE, EN 60034-1:2010, EN 60034-2-1:2014, EN 60204-1 и UL при указании

Заказ и опции

• Выберите вариант по требованиям крутящего момента/скорости/массы; для параметров обращайтесь к кодам групп вариантов (например, 9MDSM53xxx)
• Укажите требуемый тип обратной связи (резольвер, инкрементальный/абсолютный энкодер, Hiperface DSL) и опцию подключения/кабеля (стандартный вывод кабеля или M15–M40)
• Опции: тормоз удержания, температурный сенсор PT1000, индивидуальная проводка и крепёжные аксессуары
• Для подробных технических листов, чертежей и схем подключения обратитесь к поставщику
