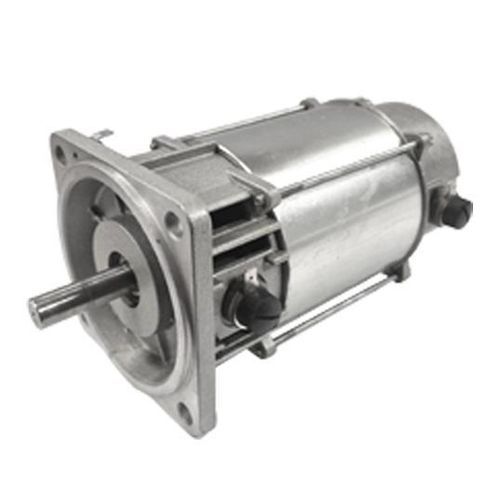

Двигатель DC

с постоянным током48 Вс постоянными магнитами

Обзор продукта Наши специализированные моторы размеров 63 и 71 оснащены возбуждением постоянными магнитами с концентраторами потока и рассчитаны на высокие размагничивающие токи. Такое решение обеспечивает работу в широком диапазоне скоростей как в режимах постоянного, так и переменного момента, включая приводы с малым форм-фактором. В этих условиях моторы демонстрируют высокую эффективность и низкую слышимую пульсацию момента.

Ключевые характеристики

• 2-полюсная магнитная цепь с концентраторами потока, ферритовые магниты
• Класс охлаждения IC410
• Подшипники с увеличенным зазором, закрытые и смазанные на весь срок службы
• Доступные конструкции/крепления: IMB5, IMV1 и IMV3 (размеры 63 и 71)

Техническая таблица ХАРАКТЕРИСТИКИ И НОМИНАЛЬНОЕ ЗНАЧЕНИЕ | РАЗМЕР МОТОРА 1 Nm | РАЗМЕР МОТОРА 2 Nm
Номинальный момент, заблокированный ротор, непрерывный режим, dt aw = 115K* | 1.12 Nm | 2.15 Nm
Пиковый момент, заблокированный ротор | 4 Nm | 8 Nm
Максимальная скорость | 12500 rpm | 6000 rpm
Инерция ротора | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
Механическая временная постоянная *** | 18.5 ms | 16 ms
Вес | 5 kg | 8 kg
Тепловое сопротивление * | 2 °C/W | 1.2 °C/W
Тепловая временная постоянная * | 1320 s | 1680 s
Электрическая временная постоянная *** | 5.00 ms | 6.00 ms
Постоянная скорости *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
Падение напряжения на щетках при номинальном токе | 1.20 Vdc | 1.20 Vdc
Питание > 48Vdc | 1.20 Vdc | 1.20 Vdc
Питание ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

Конструкция и механические детали Охлаждение: IC410. Подшипники: закрытые, смазанные на весь срок службы, с увеличенным зазором для допуска размагничивающих токов и широких диапазонов скоростей. Доступные монтажные формы: IMB5, IMV1, IMV3. Концентраторы потока и ферритовые магниты обеспечивают устойчивость к размагничиванию и снижают шумовую составляющую пульсации момента.

Технические характеристики / спецификации

• Семейство продукта: Постоянномагнитные двигатели постоянного тока
• Доступные размеры: 63 и 71
• Номинальный момент (размер 1): 1.12 Nm
• Номинальный момент (размер 2): 2.15 Nm
• Пиковый момент (размер 1 / размер 2): 4 Nm / 8 Nm
• Максимальная скорость (размер 1 / размер 2): 12500 rpm / 6000 rpm
• Инерция ротора (размер 1 / размер 2): 560 x10^-6 kgm² / 1100 x10^-6 kgm²
• Механическая временная постоянная: 18.5 ms (размер 1), 16 ms (размер 2)
• Электрическая временная постоянная: 5.00 ms (размер 1), 6.00 ms (размер 2)
• Постоянная скорости: 1.38 rad/s/Nm (размер 1), 0.58 rad/s/Nm (размер 2)
• Падение напряжения на щетках при номинальном токе: 1.20 Vdc
• Тепловое сопротивление (размер 1 / размер 2): 2 °C/W / 1.2 °C/W
• Тепловая временная постоянная (размер 1 / размер 2): 1320 s / 1680 s
• Вес (размер 1 / размер 2): 5 kg / 8 kg
• Тип магнита: Ферритовые магниты с концентраторами потока
• Класс охлаждения: IC410
